Téléchargez des modèles 3D depuis le disque dur local

Suivez ces étapes pour importer des modèles 3D dans des projets Cintoo à partir du disque dur local.

Autorisations : les utilisateurs disposant de rôles incluant la permission Téléchargement et Téléchargement de documents peuvent importer des modèles depuis le disque local vers un projet Cintoo.

1. Accédez à la zone de travail désirée ou créez-en une nouvelle en cliquant sur Ajouter  puis Zone de travail  en haut à droite.

2. Cliquez sur Télécharger des modèles sur la tuile Modèles à partir du disque local ou sélectionnez Télécharger des modèles à partir du disque local dans le menu déroulant Ajouter  en haut à droite.

3. Pour télécharger un modèle au format IFC/DWG/JT/STP/STEP/NWD/OBJ/RVT à partir du disque dur local, glissez-déposez les fichiers ou cliquez pour sélectionner l'emplacement du fichier modèle.

Remarque : pour le format OBJ seuls les données de maillage sont importées, les textures et les couleurs ne sont pas encore prises en charge. L'upload des fichiers DWG qui ne contiennent que des lignes CAD 2D (sans géométrie 3D) est pris en charge.

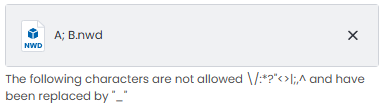

Tous les caractères non pris en charge présents dans le nom du fichier en cours de téléchargement sont automatiquement remplacés par un tiret bas '_' et les fichiers sont tout de même téléchargés.

4. Pour les modèles au format RVT , des options d'importation supplémentaires sont disponibles pour définir :

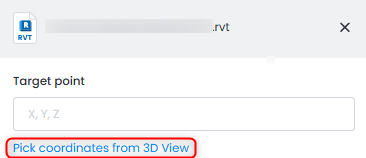

• coordonnées du point cible  (point central du modèle) en saisissant manuellement les coordonnées x, y, z (séparées par des virgules). Avec la vue 3D ouverte, cliquez sur Sélectionner les coordonnées depuis la vue 3D pour les définir de manière interactive.


  Chaque clic suivant dans 3D View modifie les coordonnées dans le champ Point cible.


• ou Origine correspondant au choix du centre de l'espace dans Cintoo:

• Origine du projet - le modèle est positionné (coordonnées 0,0,0) dans Cintoo en utilisant l'origine du point de base du projet dans Revit.
  Couramment utilisé par les modélisateurs 3D pour éviter les problèmes avec de grandes coordonnées, souvent appelé système de coordonnées local.
• Point de levé - le modèle est positionné (coordonnées 0,0,0) dans Cintoo en utilisant le point de levé dans Revit.
  Utilisé lorsque le modèle et le nuage de points doivent correspondre à leurs coordonnées du monde réel.

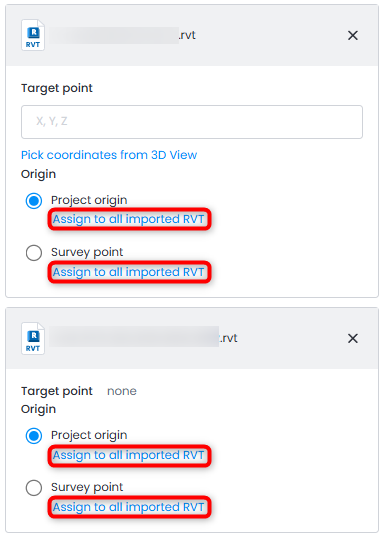

• Si plusieurs modèles RVT sont importés en même temps, il est possible d'appliquer les mêmes paramètres d'Origine  à tous en cliquant sur Attribuer à tous les RVT importés.


5. Les fichiers sélectionnés apparaîtront dans la liste, cliquez sur Télécharger pour commencer le transfert. Le modèle apparaît instantanément dans Explorateur de ressources et l'onglet Données avec un statut en attente qui peut être reconnu par l'icône de chargement entre Nom et Créé par colonnes.

6. Une notification par e-mail est envoyée lorsque le modèle est prêt à être consulté dans Cintoo.

Exportation IFC depuis Revit

Lors de l'exportation de IFC à partir de Revit, dans les options de configuration de l'exportation IFC :

• Sous Avancé, assurez-vous d'inclure l'élévation de IFCSITE à l'origine de placement local du site.
• Sous Niveau de Détail, assurez-vous de sélectionner le niveau de détail approprié pour la géométrie du modèle.
