Téléchargement des données Viametris

Cet article décrit comment les données de scan mobile de Viametris doivent être formatées pour être importées dans Cintoo et décrit le flux de travail à suivre.

Permissions : utilisateurs avec des rôles incluant Téléverser ou Supprimer des données de Réalité peuvent importer des scans au format Viametris avec Cintoo Connect.

Plus d'informations sur les appareils Viametris ici : Viametris.

Les données attendues par Cintoo Connect des appareils mobiles intérieurs Viametris sont les suivantes :

1. Nuage de points non structuré au format E57
2. Chemin de marche/balayage au format XYZ

Copiez/collez le fichier XYZ dans le dossier des images

Le logiciel Viametris exportera le chemin de balayage dans un fichier nommé xxx_Camera.xyz dans un dossier appelé SensorTrajectories. Copiez ce fichier manuellement et collez-le dans un dossier d'images correspondant, afin qu'il se trouve dans le même dossier que les images panoramiques correspondantes.

Importation des données Viametris à l'aide de Cintoo Connect

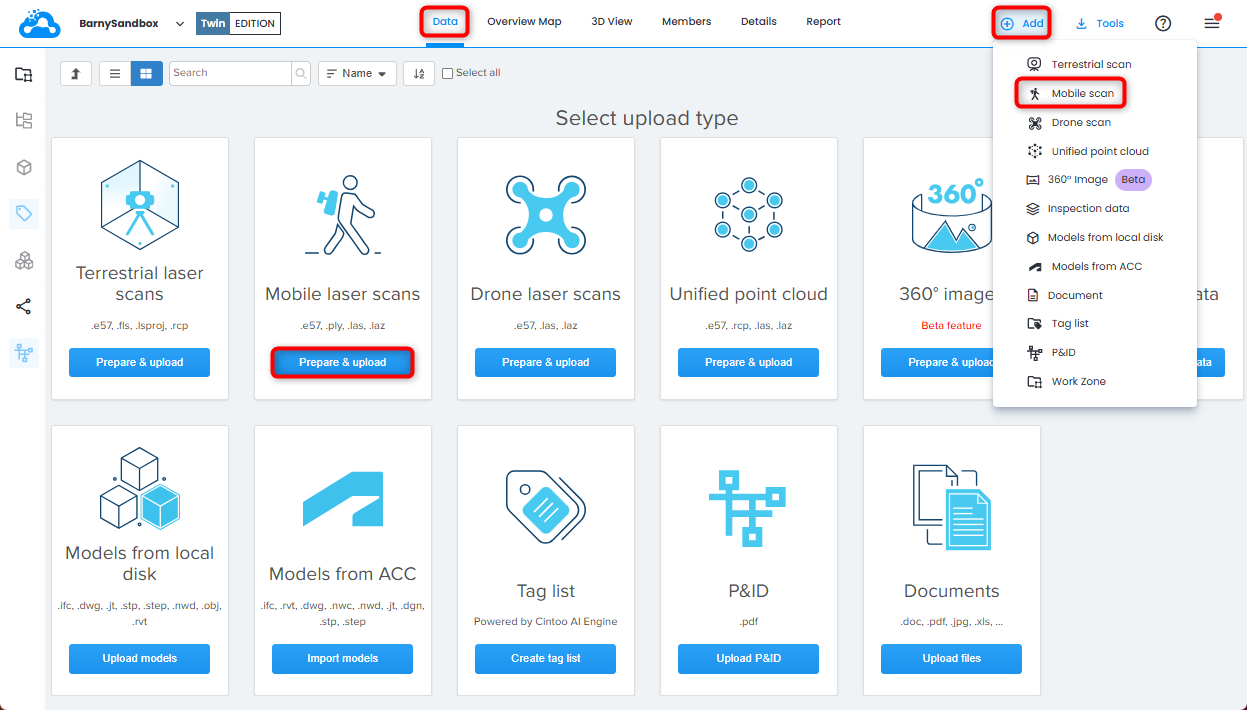

1. Sélectionnez Balayage mobile dans le menu déroulant Ajouter dans un projet et une zone de travail sélectionnés.

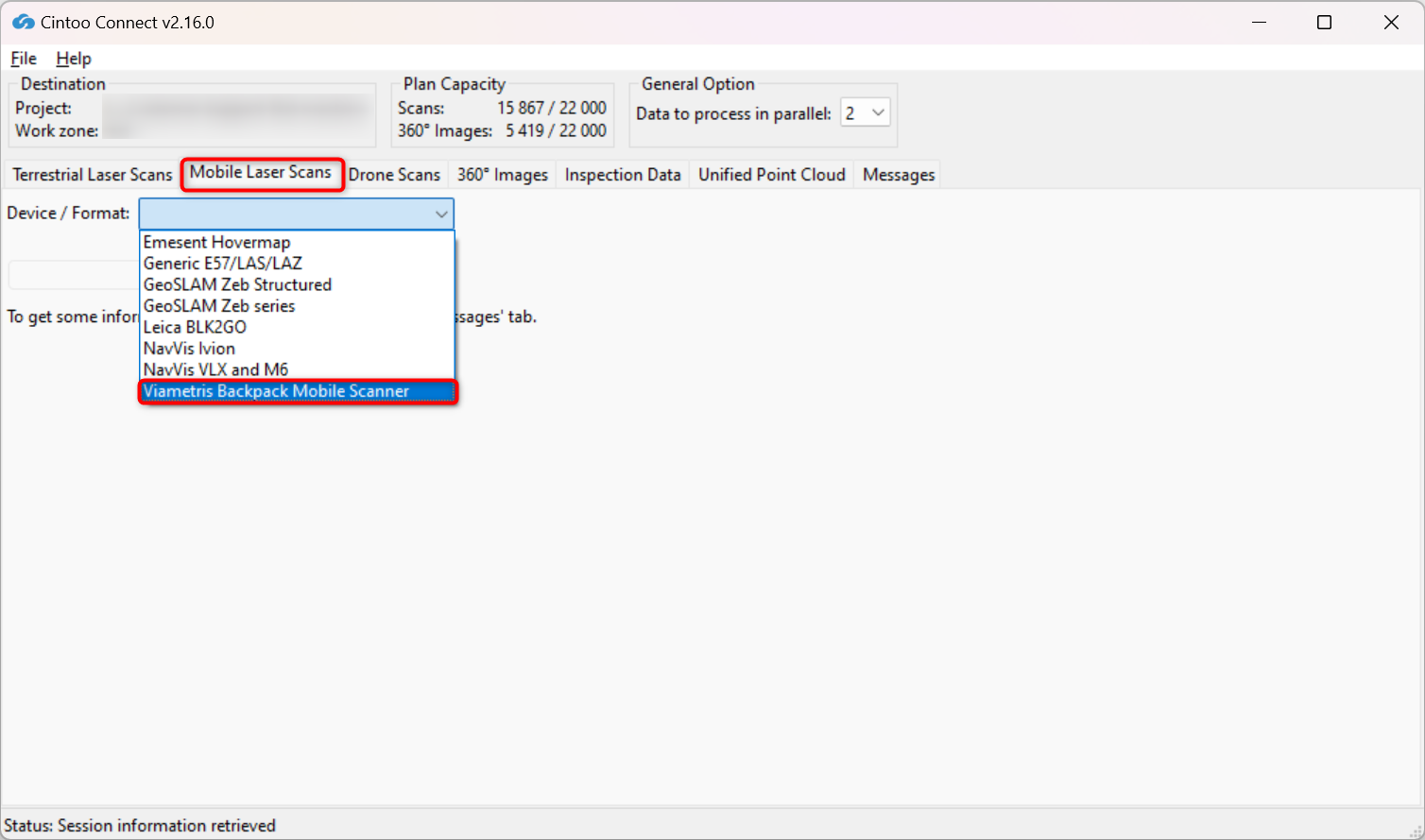

2. Dans l'onglet Balayages laser mobiles, sélectionnez Scanner mobile Viametris Backpack.

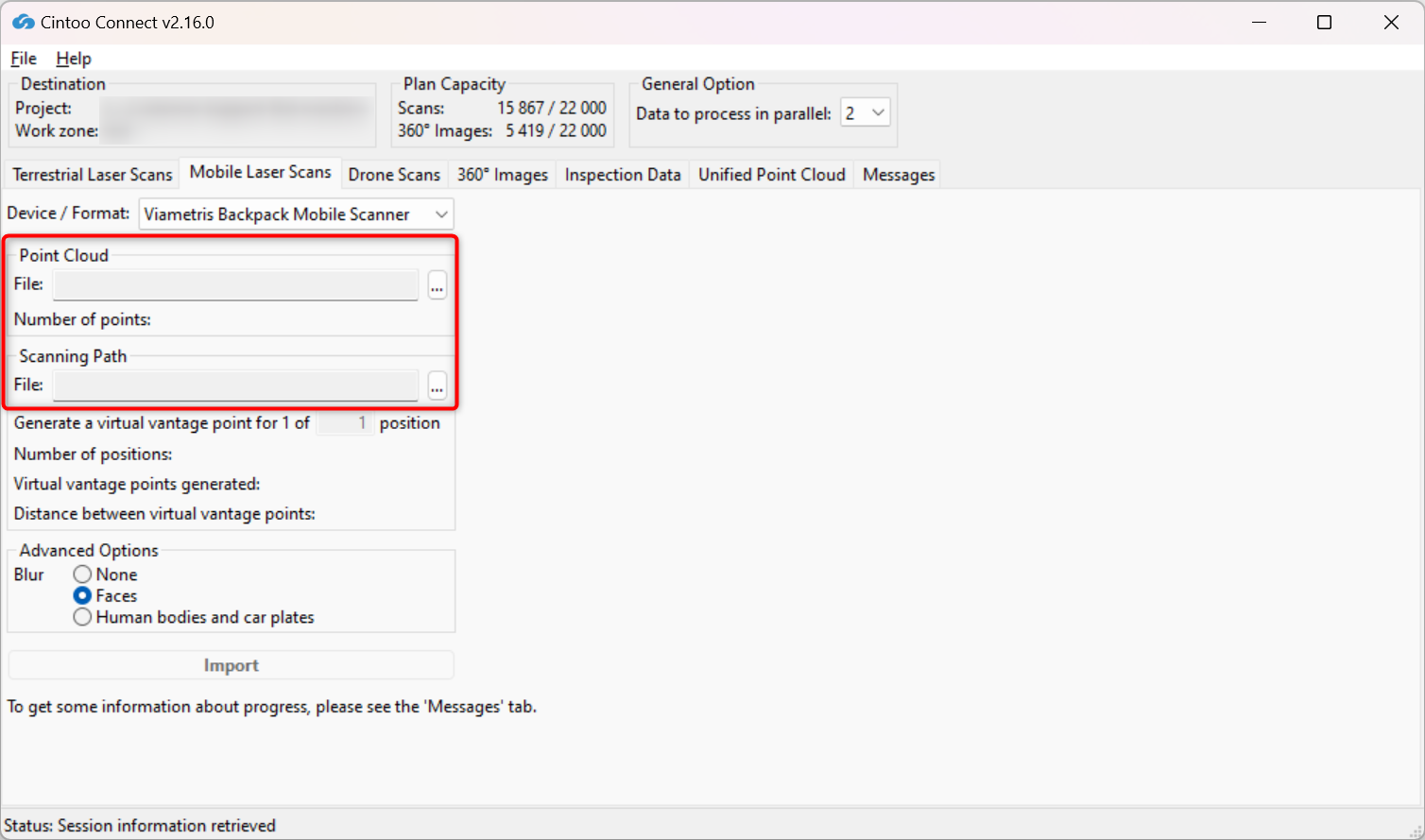

3. Sélectionnez le nuage de points E57 et le chemin de scan XYZ à utiliser comme fichiers d'entrée.

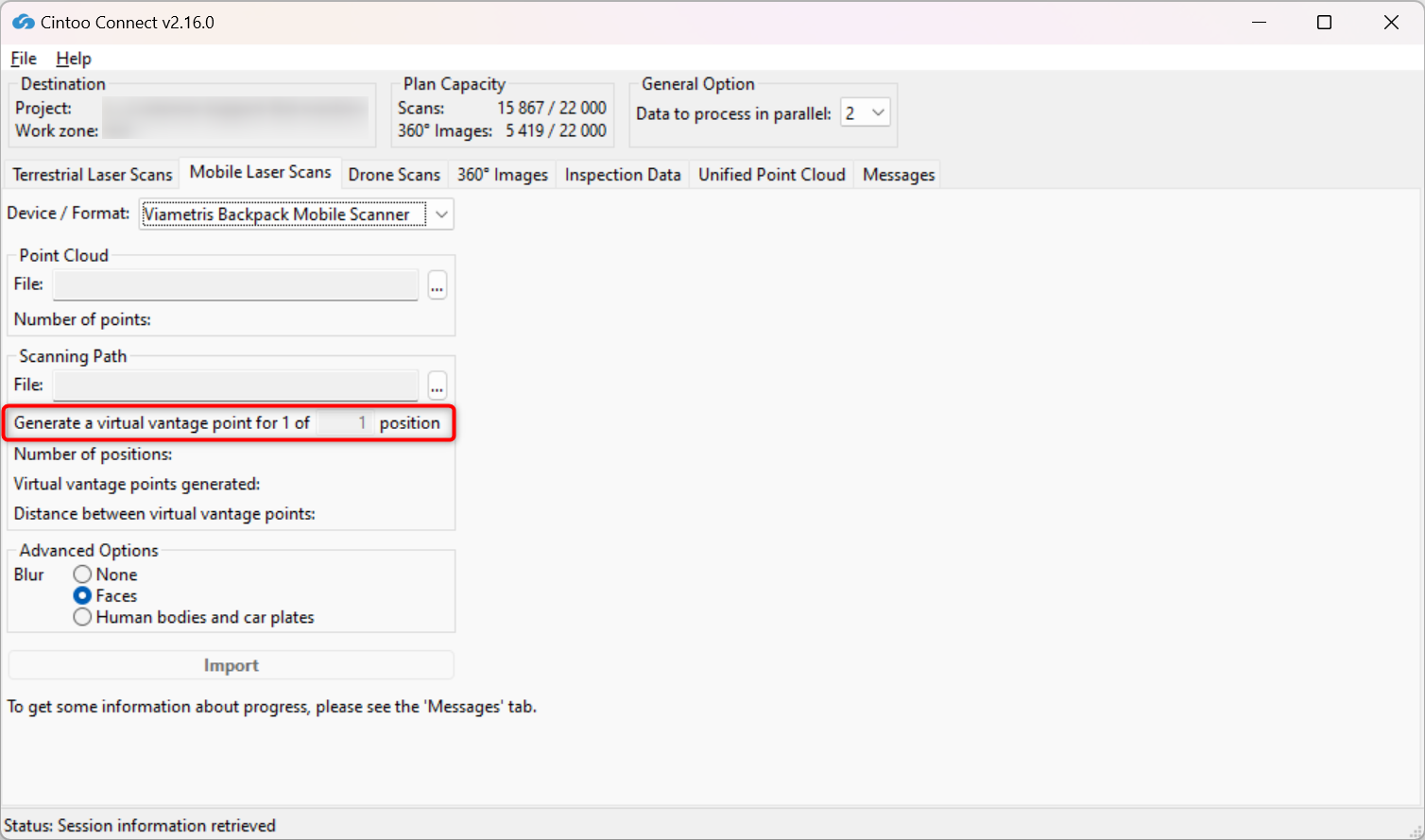

4. Modifiez la valeur de Échantillonnage des positions selon les besoins :

• Par exemple, 4 créera 1 emplacement de scan pour chaque 4 images panoramiques incluses dans le chemin de scan.
• Le nombre de numérisations 3D et la distance moyenne entre chacune seront indiqués dans Cintoo Connect et seront ajoutés au nombre de numérisations.

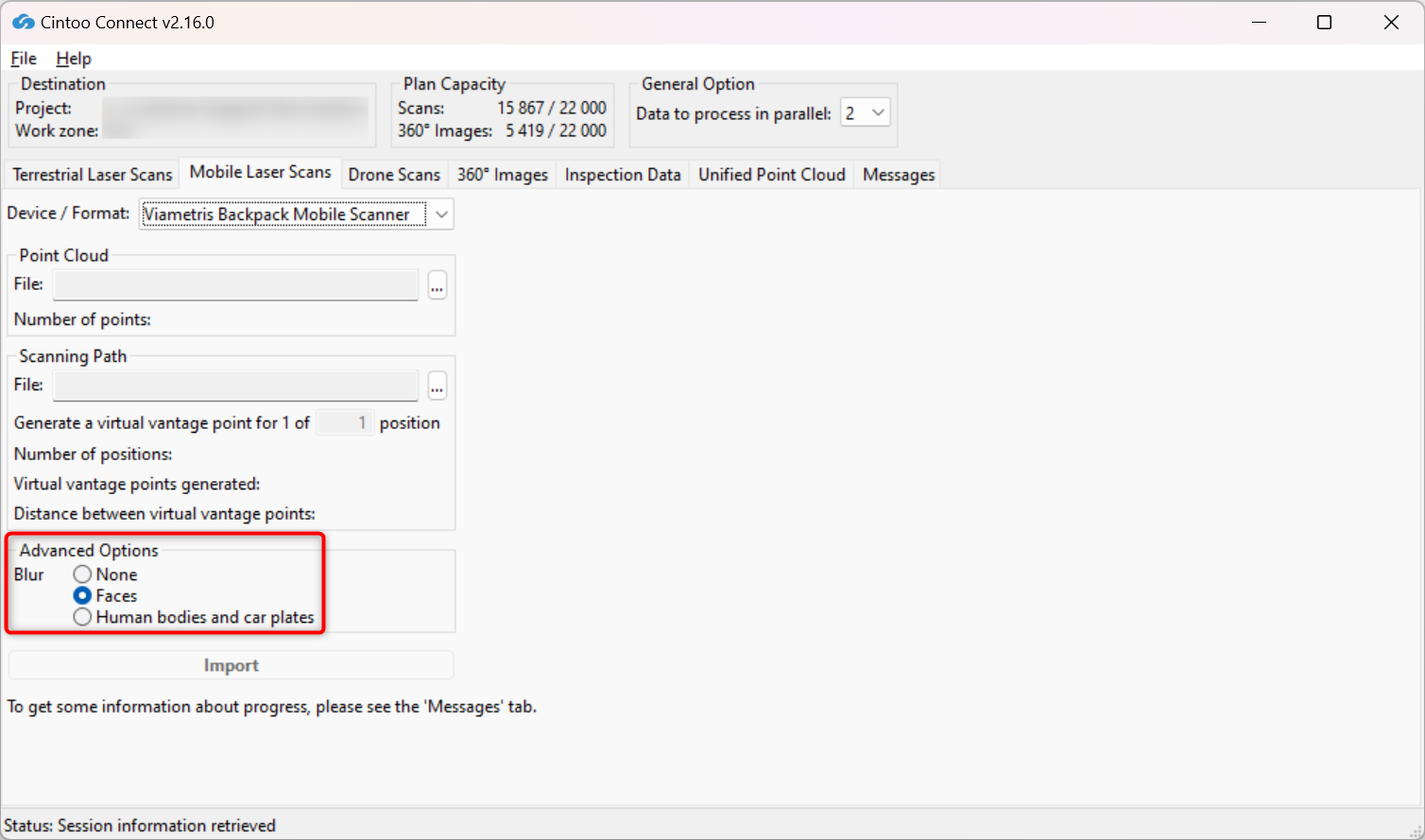

5. Activer ou désactiver Flou - Visages:

• Cette option est désactivée par défaut, l'option Aucun est choisie.
• Activez cette option pour flouter automatiquement les visages capturés dans toutes les images panoramiques incluses dans les scans téléchargés sur Cintoo.
• Le floutage ne peut pas être annulé dans Cintoo après que les scans ont été téléchargés.
• Tous les fichiers téléchargés sans l'option Flou des Visages activée doivent être supprimés du projet Cintoo et téléversés à nouveau avec l'option cochée pour appliquer le floutage automatique des visages.


6. Activez ou désactivez Flou - Corps humains et plaques d'immatriculation :

• Cette option est désactivée par défaut, l'option Aucun est choisie.
• Activez cette option pour flouter automatiquement les corps humains y compris les visages et les plaques d'immatriculation capturés sur toutes les images panoramiques incluses dans les numérisations téléchargées sur Cintoo.
• Le floutage ne peut pas être annulé dans Cintoo après que les scans ont été téléchargés.
• Les fichiers téléchargés sans l'option Flouter corps humains et plaques d'immatriculation doivent être supprimés du projet Cintoo et recréés avec l'option cochée pour appliquer le floutage automatique.

Avertissement : utilisez avec précaution uniquement si c'est impératif, car le temps d'importation des scans pourrait être doublé avec l'option activée.

7. Cliquez sur Importer.

• Vérifiez l'onglet Messages  de temps en temps pour voir si le processus se déroule sans problème
• De nouvelles numérisations 3D apparaîtront progressivement dans le projet Cintoo
