Hochladen von Leica BLK2GO-Scandaten

Dieser Artikel beschreibt, wie BLK2GO-Mobilscandaten im Leica Register formatiert werden sollten, um in Cintoo importiert zu werden, und beschreibt den Workflow dazu.

Berechtigungen: Benutzer mit Rollen inklusive Realitätsdaten hochladen oder löschen können Leica BLK2GO-Scans mit Cintoo Connect importieren.

Mehr über Leica BLK2GO hier: Leica BLK2GO – Mobile Kartierung

Erwartete Formatierung

Von Cintoo Connect vom Leica BLK2GO-Gerät erwartete Daten sind eine einzelne E57-Datei, die von Leica Register 360 2022.0 oder höher und Leica Workflow generiert wird.

• Leica REGISTER 360 2022.0 unterstützt die Befehlszeilenschnittstelle (CLI).
• Leica WORKFLOW ist erforderlich, um CLI auszuführen und die Trajektorie in E57 hinzuzufügen.

Bitte beziehen Sie sich auf diesen Artikel Exportieren von BLK-Mobildaten nach E57 in der Leica-Dokumentation.

Importieren von Leica BLK2GO-Daten mit Cintoo Connect

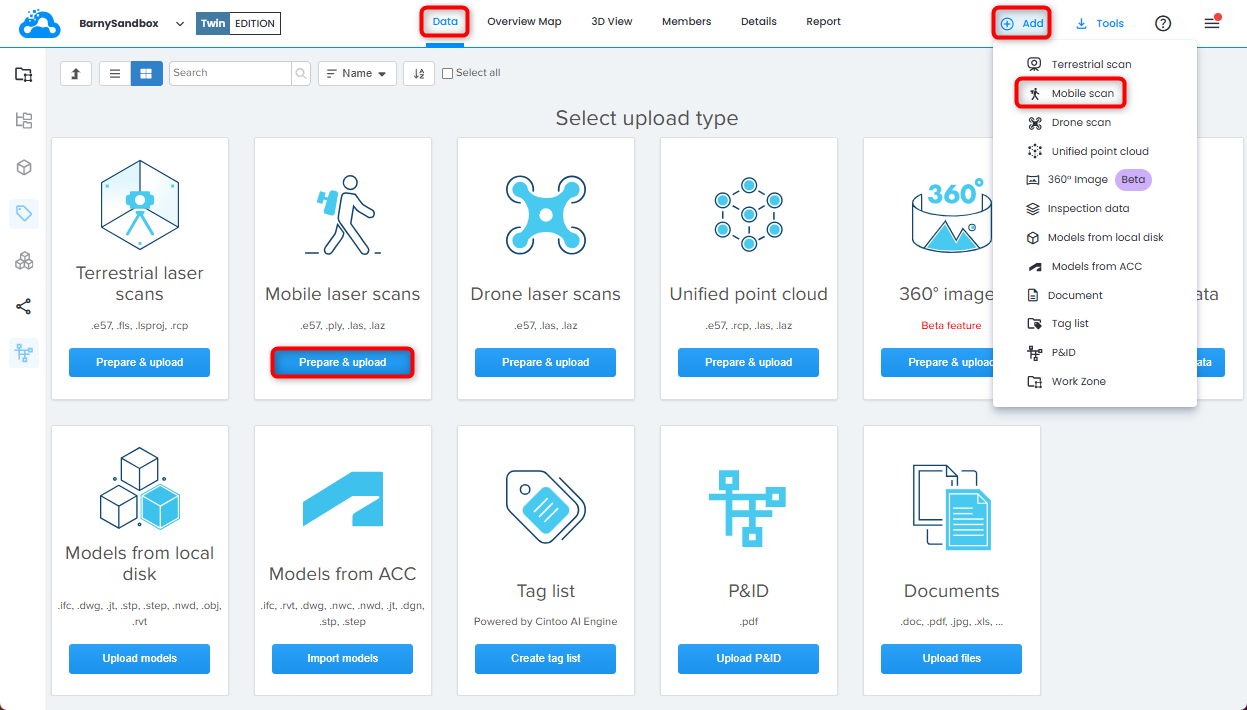

1. Öffnen Daten Tab und klicken Sie Vorbereiten & hochladen auf Mobile Laserscans Kachel oder klicken Sie auf Mobile Scan aus Dropdown-Menü oben rechts. Cintoo Connect wird gestartet.

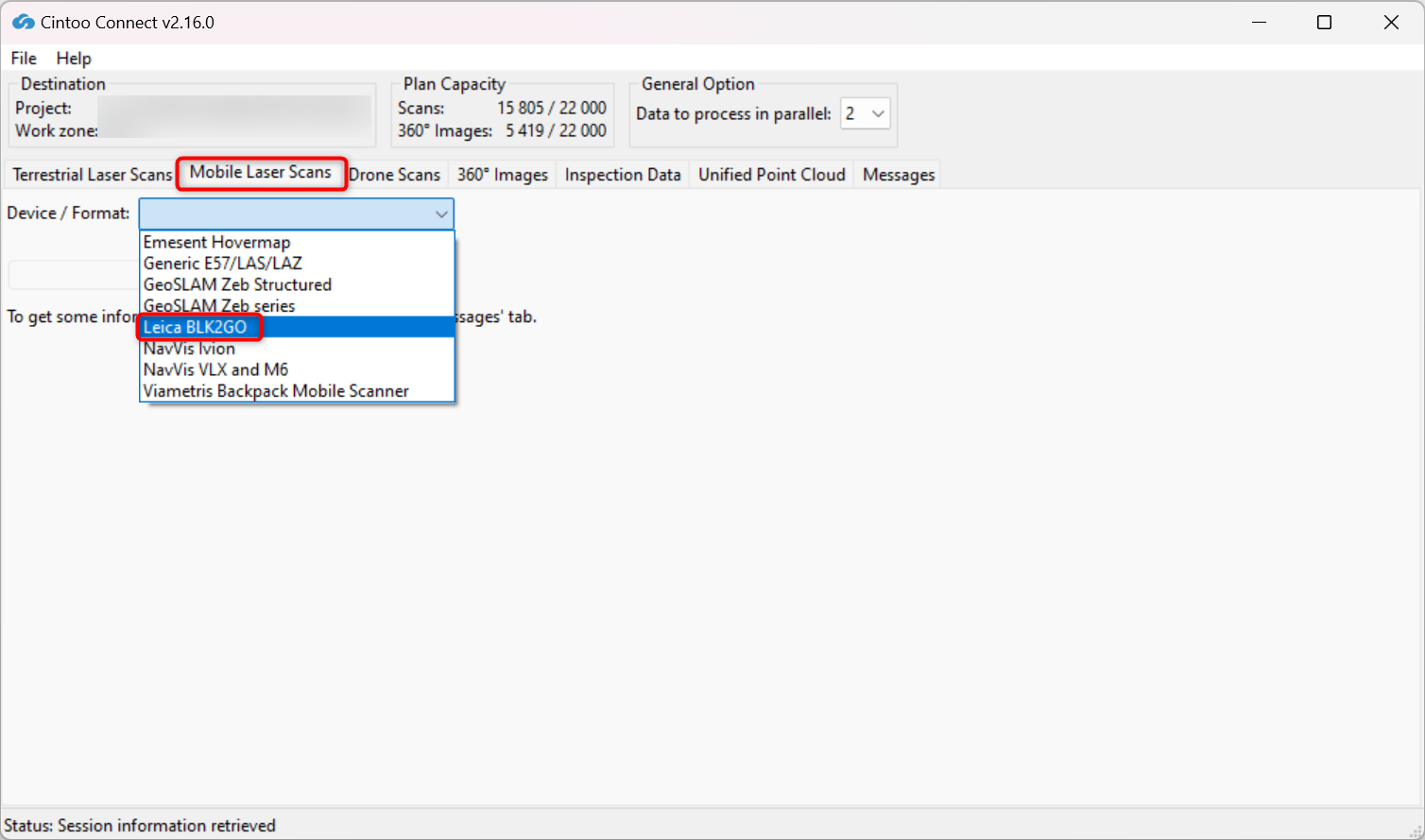

2. In der Registerkarte Mobile Laserscans in Cintoo Connect wählen Sie Leica BLK2GO als Quelle Gerät/Format aus.

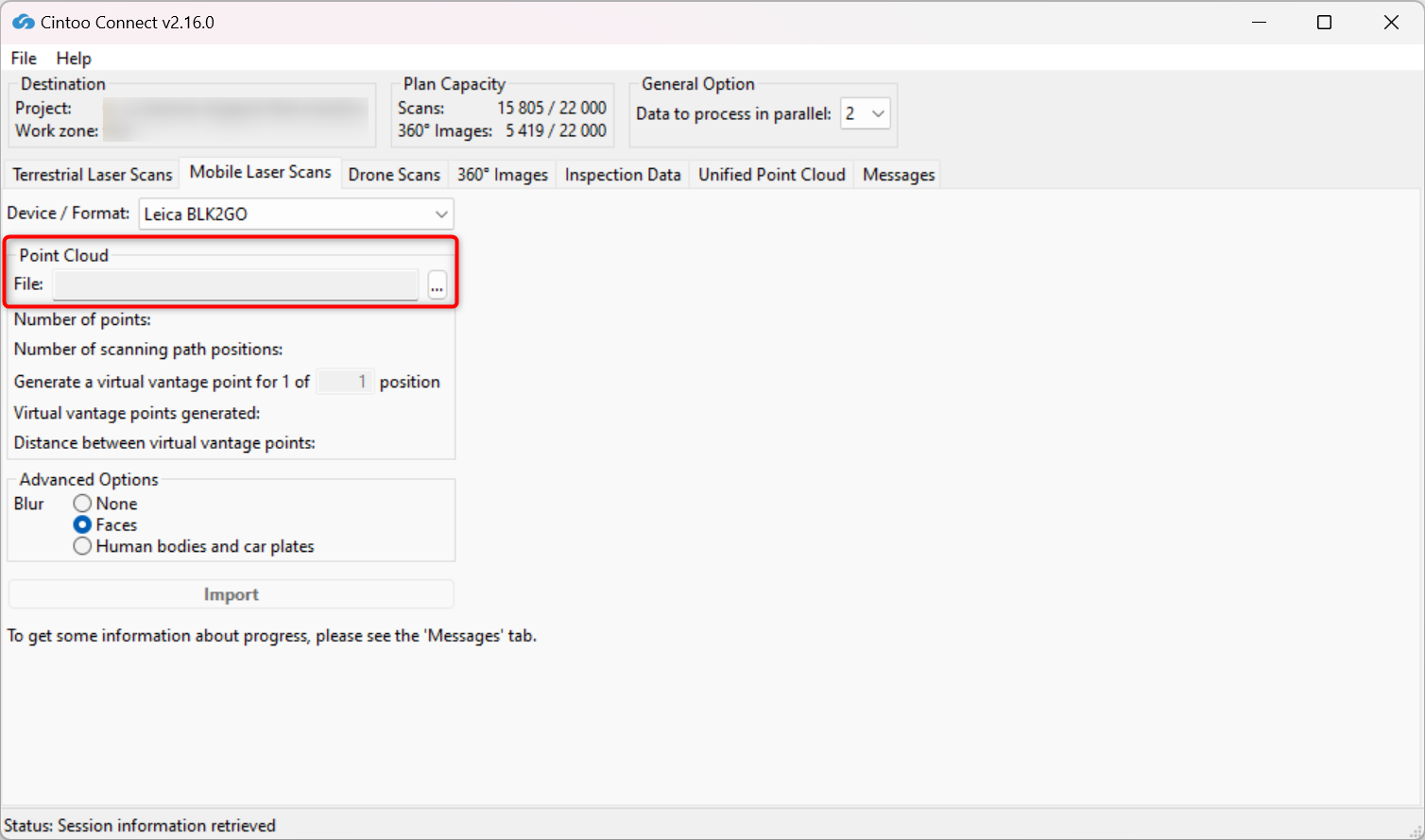

3. Wählen Sie die E57 Datei als Punktwolke.

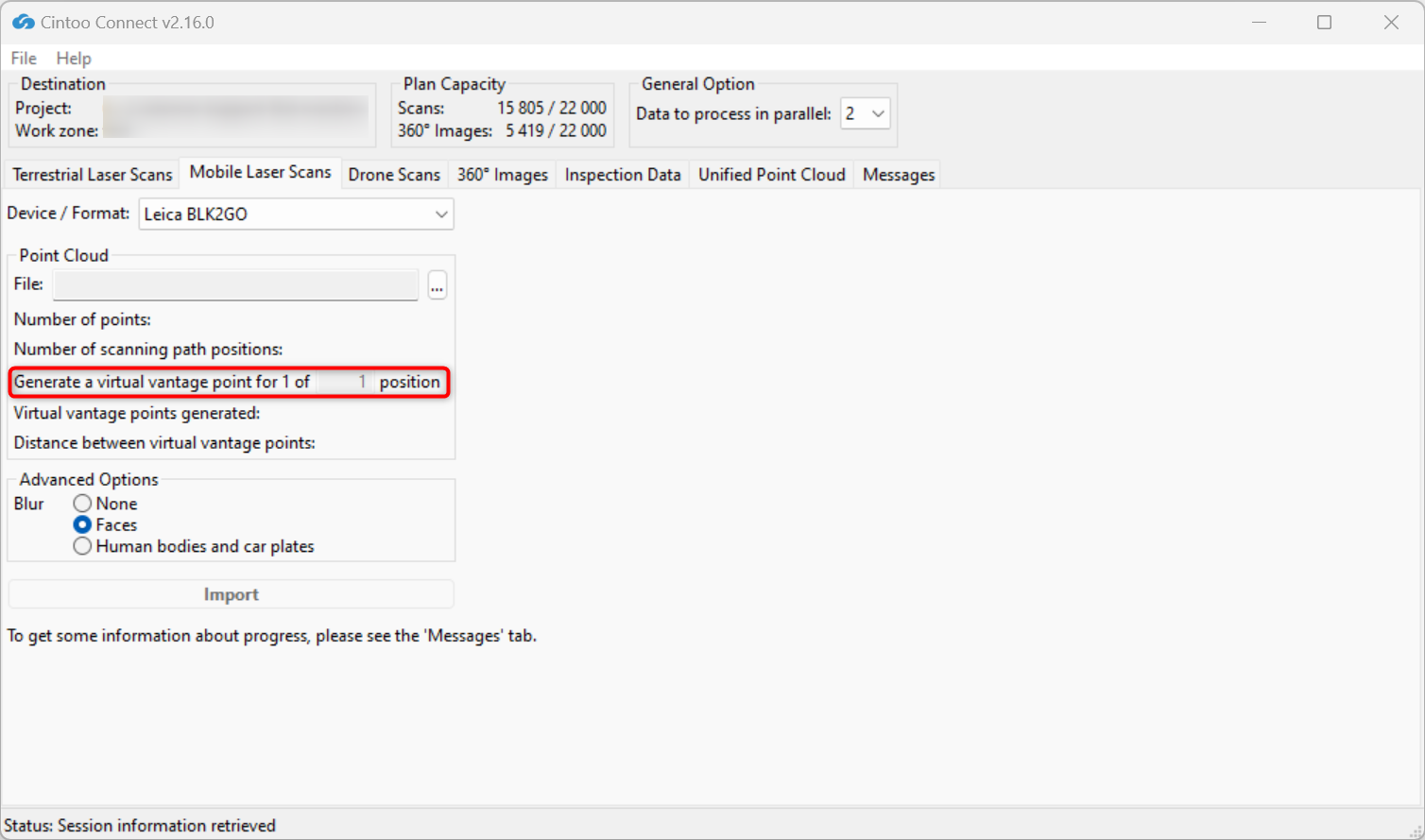

4. Ändern Sie den Wert der Positionsabtastung nach Bedarf:

• Zum Beispiel wird 4 eine Scanposition für alle 4 im Scanpfad enthaltenen Panoramabilder erzeugen.
• Die Anzahl der 3D-Scans und der durchschnittliche Abstand zwischen ihnen wird in Cintoo Connect angegeben und zur Anzahl der Scans hinzugefügt.

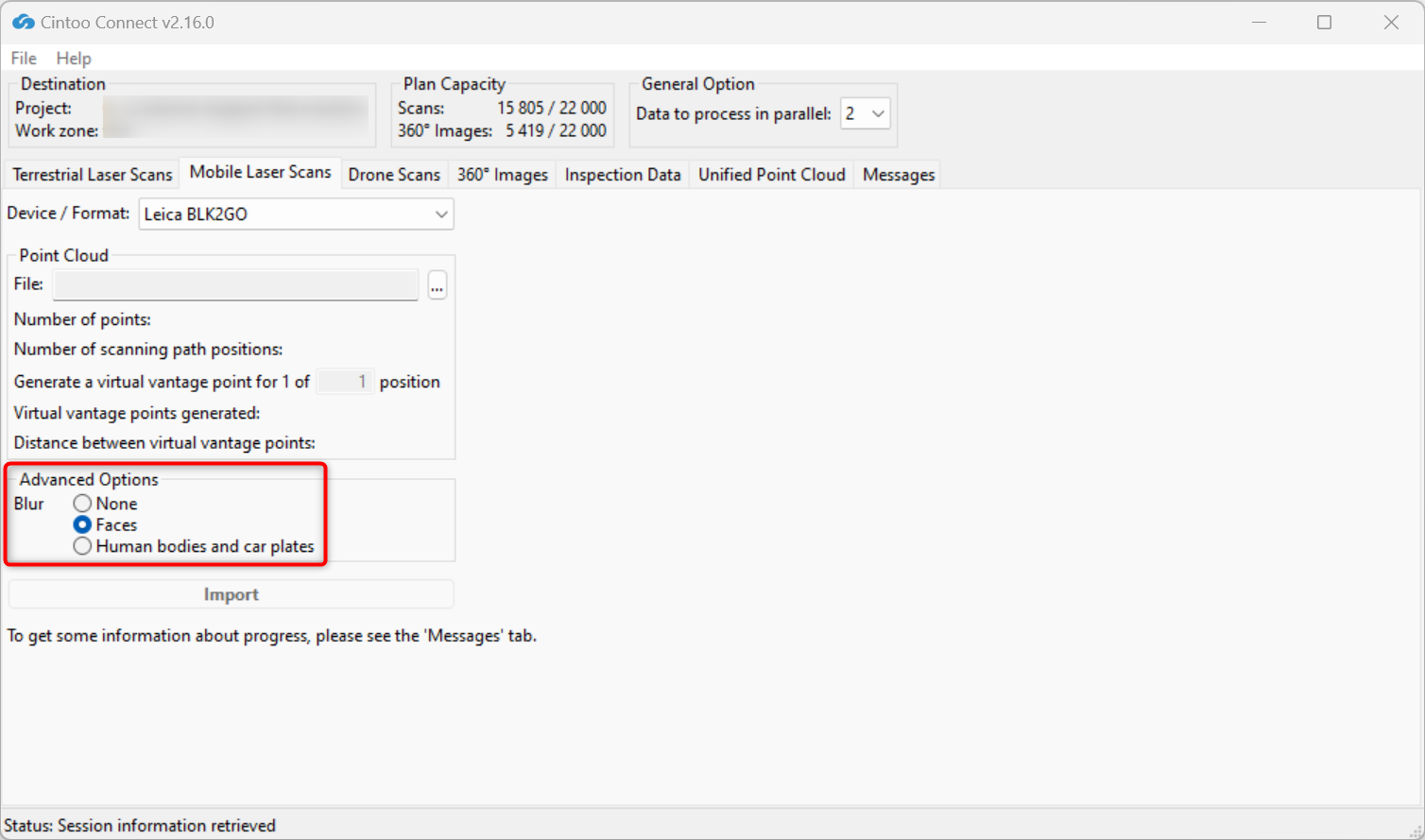

5. Aktivieren oder deaktivieren Sie Blur - Gesichter:

• Diese Option ist standardmäßig aktiviert, wählen Sie die Option Keine , um keine Unschärfe anzuwenden.
• Diese Option verwischt automatisch Gesichter, die in Panoramabildern erfasst wurden, die in den hochgeladenen Scans in Cintoo enthalten sind.
• Das Verwischen in Cintoo kann nach dem Hochladen der Scans nicht rückgängig gemacht werden.
• Alle Dateien, die ohne aktivierte Option Gesichter weichzeichnen hochgeladen werden, müssen aus dem Cintoo-Projekt gelöscht und mit aktivierter Option erneut hochgeladen werden, um das automatische Weichzeichnen von Gesichtern anzuwenden.


6. Aktivieren oder deaktivieren Sie Weichzeichnen - Menschliche Körper und Autokennzeichen:

• Diese Option ist standardmäßig deaktiviert, die Option Gesichter  wurde gewählt.
• Aktivieren Sie diese Option, um menschliche Körper einschließlich Gesichter und Autokennzeichen, die auf irgendeinem der in den Scans hochgeladenen Panoramabilder erfasst wurden, automatisch zu weichzeichnen.
• Das Verwischen kann nicht rückgängig gemacht werden, wenn die Scans einmal in Cintoo hochgeladen wurden.
• Alle Dateien, die ohne aktivierte Option Weichzeichnen menschlicher Körper und Autokennzeichen hochgeladen werden, müssen aus dem Cintoo-Projekt gelöscht und erneut hochgeladen werden, wobei die Option aktiviert ist, um das automatische Weichzeichnen anzuwenden.

Warnung: Verwenden Sie diese Option vorsichtig, nur wenn es unbedingt erforderlich ist, da sich die Scan-Importzeit mit aktivierter Option verdoppeln kann.

7. Klicken Sie auf Importieren.

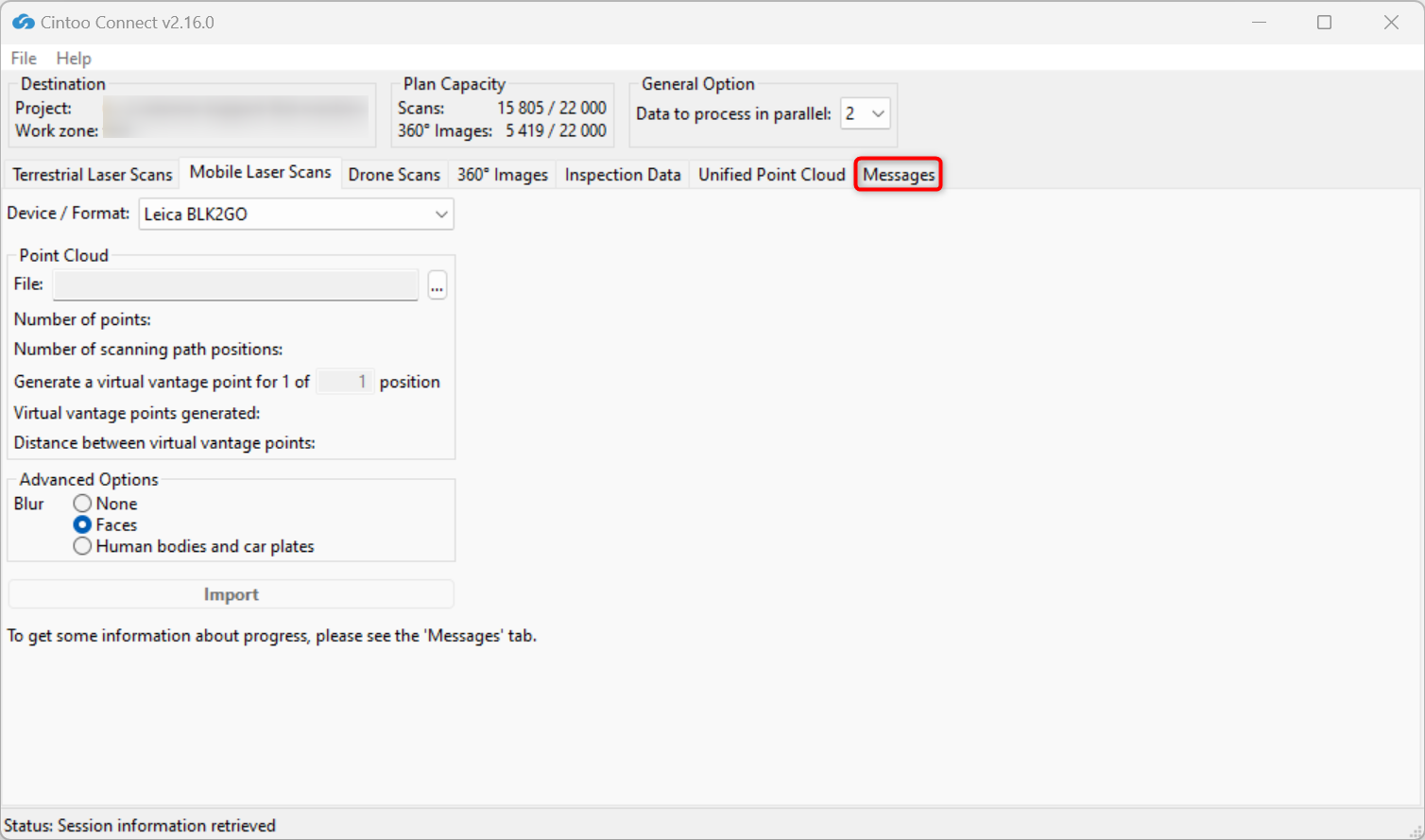

8. Überprüfen Sie von Zeit zu Zeit die Registerkarte Nachrichten , um zu sehen, ob der Prozess reibungslos verläuft.

9. Neue 3D-Scans erscheinen nach und nach im Cintoo-Projekt.
