Flux de travail BIMIT Scan-to-BIM

Cet article décrit les étapes qu'un utilisateur doit suivre pour utiliser une collaboration puissante avec BIMIT pour construire en douceur un modèle 3D à partir des données de numérisation.

TABLE DES MATIÈRES

• Exporter les données de numérisation depuis Cintoo
• Télécharger les données de numérisation vers BIMIT

Exporter les données de numérisation depuis Cintoo

La première étape consiste à exporter les données de numérisation au format .e57 depuis Cintoo, à fournir à BIMIT pour une estimation.

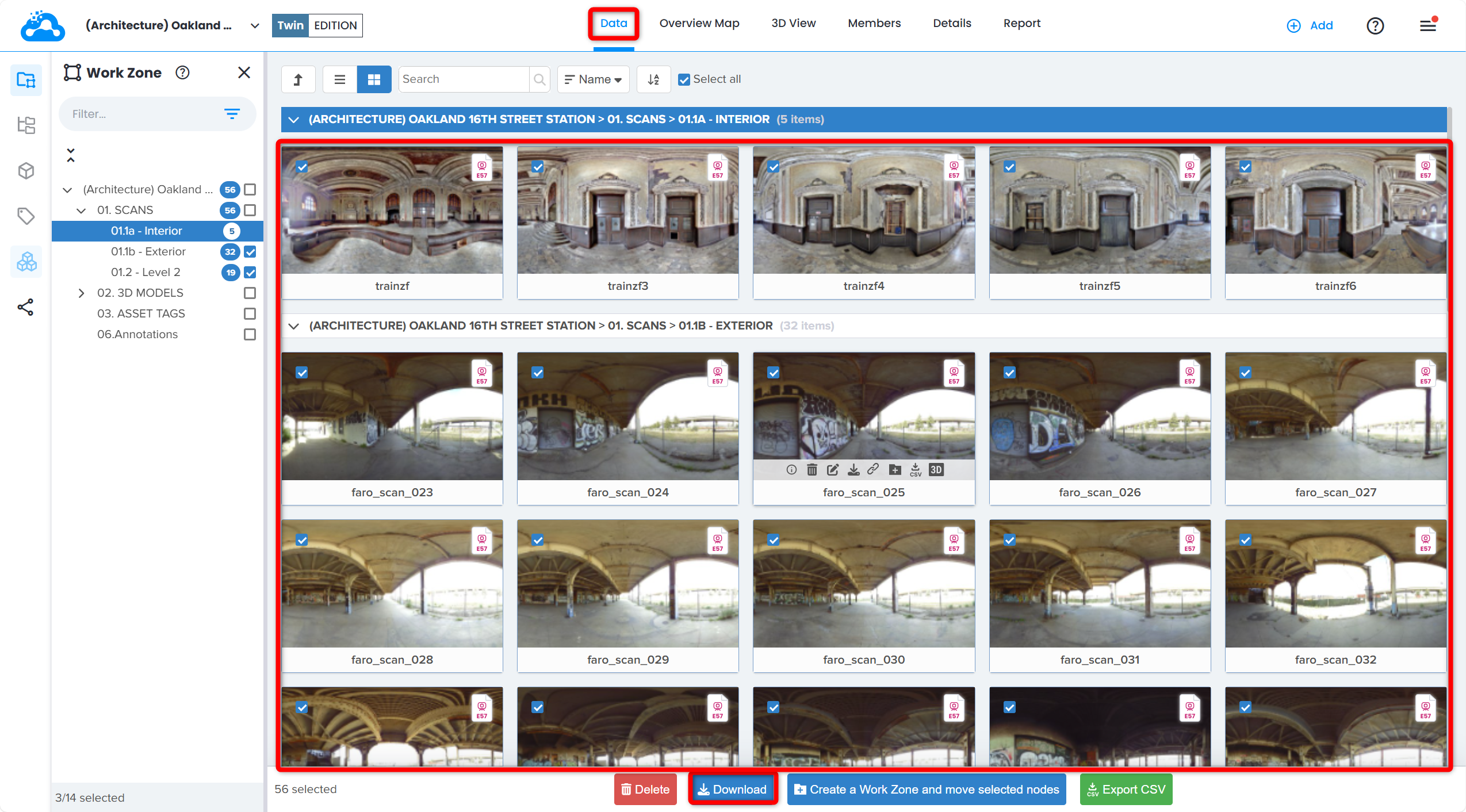

Allez dans l'onglet Données à l'intérieur du projet Cintoo. Pour exporter plusieurs numérisations à la fois, sélectionnez les fichiers souhaités et cliquez sur Télécharger en bas de l'écran.

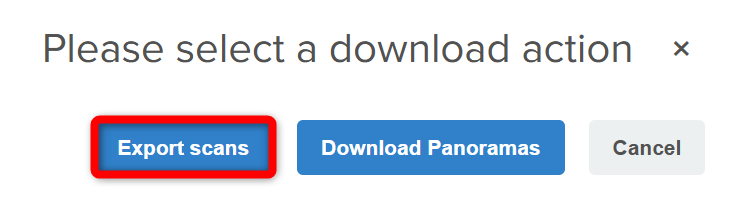

Choisissez Exporter les numérisations dans le menu contextuel.

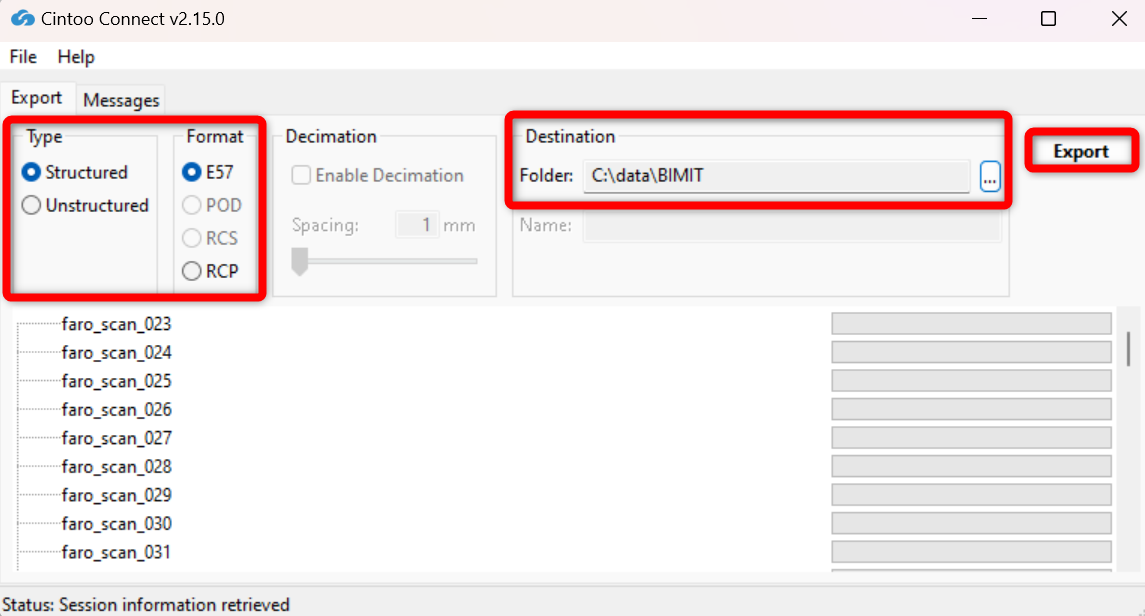

Cintoo Connect démarre. Par défaut, l'option Structuré E57 est choisie, laissez-la telle quelle, sélectionnez Dossier de Destination et cliquez sur Exporter.

Check detailed processus d'exportation de la numérisation pour plus d'informations.

Télécharger les données de numérisation vers BIMIT

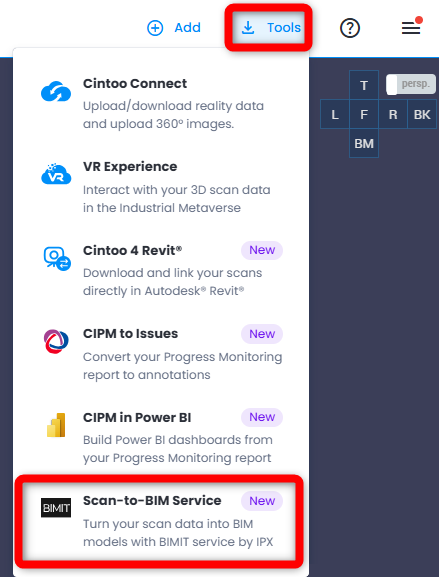

1. Accédez au site spécial BIMIT : BIMIT x Cintoo Scan-to-BIM. Il est possible de le faire directement depuis l'interface de Cintoo, à partir du menu déroulant Outils en haut à droite :

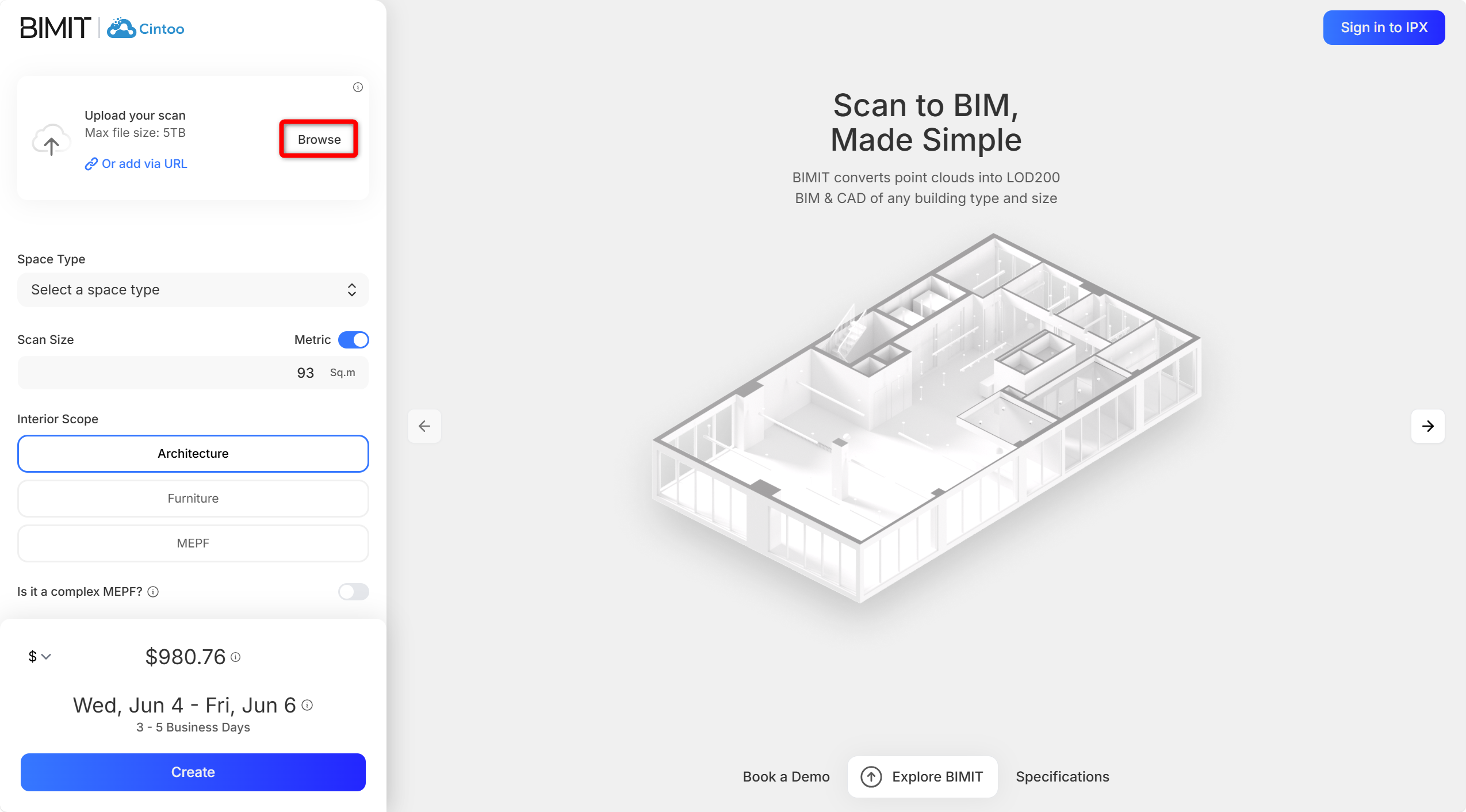

2. Télécharger les données de numérisation.

3. Choisissez les paramètres :

• Type de l'espace
• Taille de Numérisation soit dans le système Impérial ou Métrique
• Définir la portée intérieure comme : Architecture, Mobilier, MEPF (Mécanique, Électrique, Plomberie, Protection incendie). La visualisation sur la page par défaut aide à naviguer.
• Indiquez si le MEPF est complexe (détails supplémentaires dans l'indice ? )
• Indiquez si une modélisation extérieure est requise (détails supplémentaires dans l'indice ? )
• Tapez l'adresse e-mail pour un contact futur

Explorez BIMIT

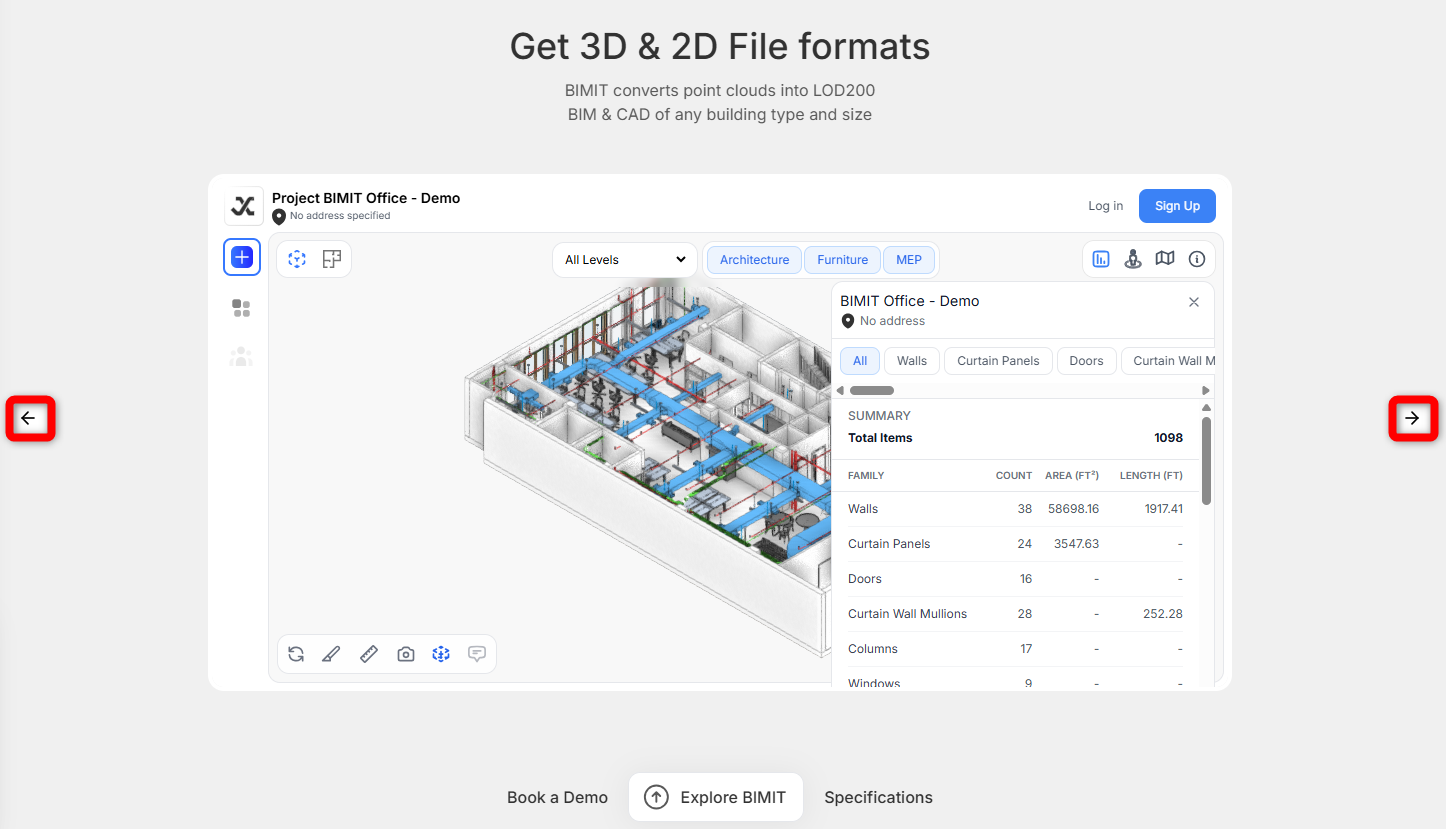

 Explorez les projets de démonstration BIMIT pour divers configurations en cliquant sur les flèches.

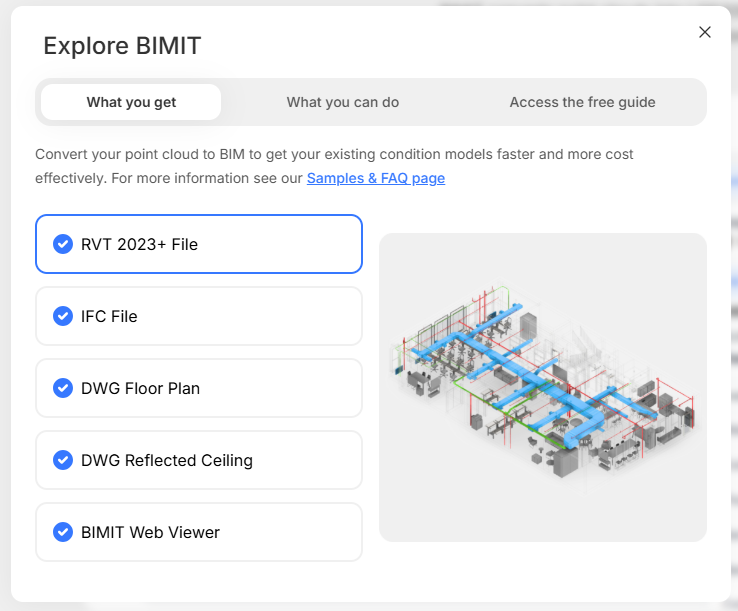

Cliquez sur Explorez BIMIT en bas pour découvrir ce qui peut être réalisé et obtenir un guide gratuit.

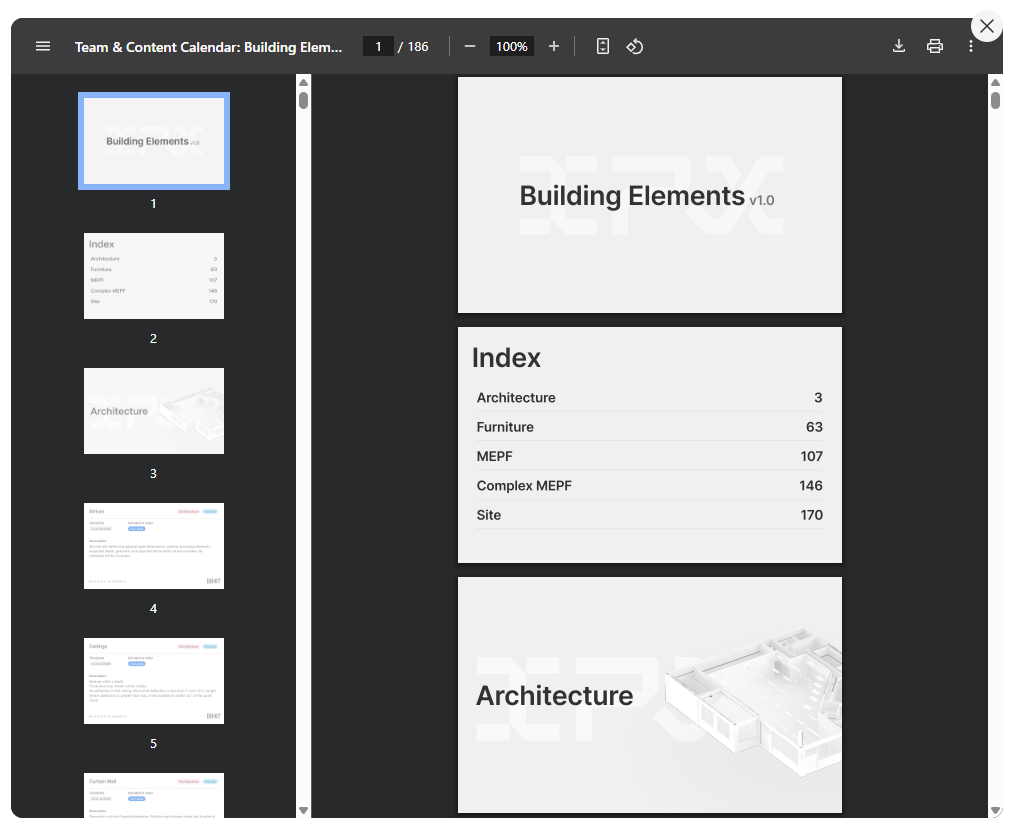

Lisez attentivement les Spécifications en bas pour obtenir plus de détails sur diverses options.

Réservez une démonstration avec un spécialiste BIMIT pour ouvrir une discussion sur le projet à réaliser.

Résultats

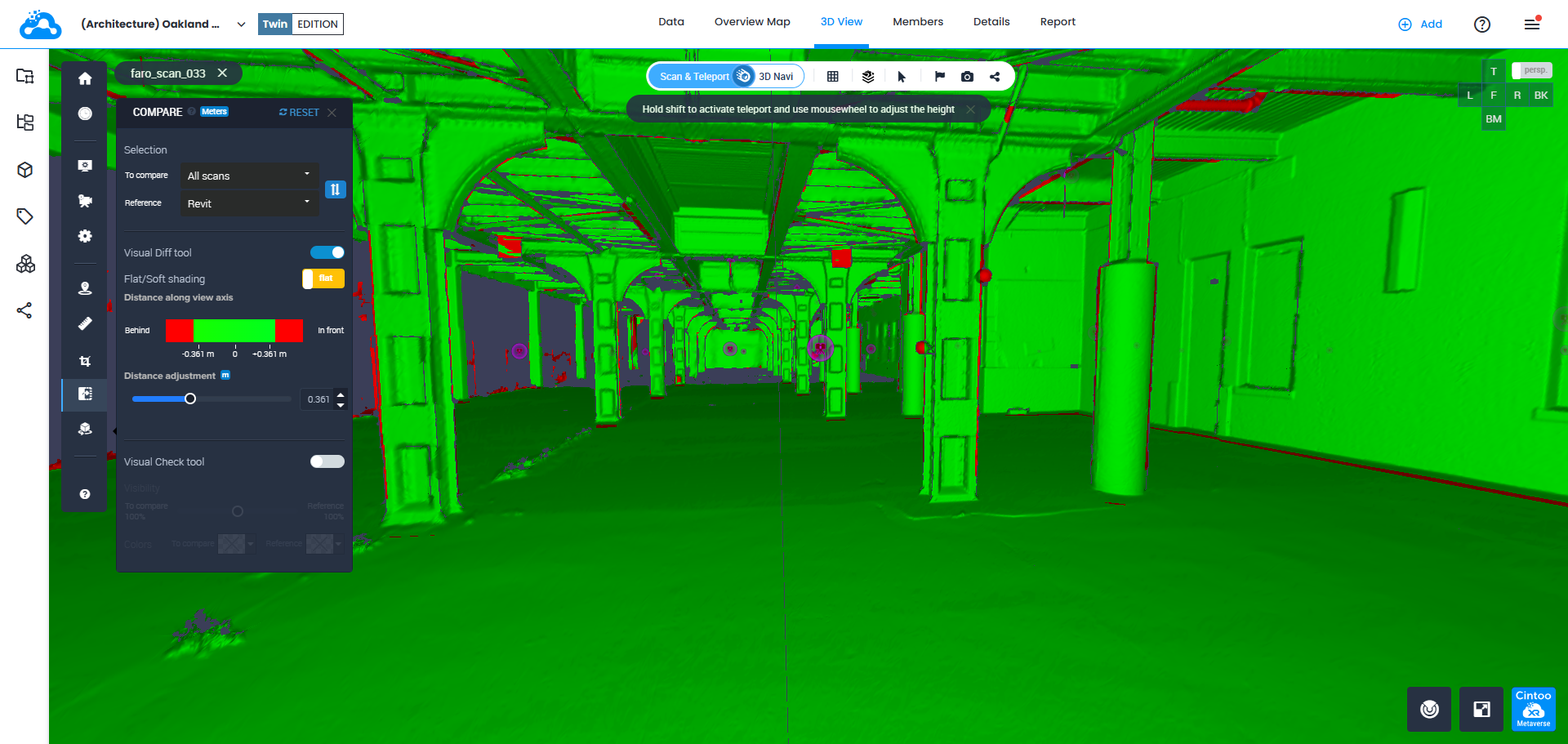

Une fois le modèle prêt - importez-le dans Cintoo pour un contrôle de qualité. Avec l'outil de comparaison il n'a jamais été aussi facile de réaliser une procédure de contrôle qualité approfondie pour avoir l'assurance que le modèle est parfaitement construit à partir des données de numérisation fournies.
