ESRI - Cintoo Experience Builder Widget

Cet article décrit comment utiliser ESRI Cintoo Experience Builder Widget pour intégrer des données de numérisation et de modèle issues d’un projet Cintoo dans l’environnement ESRI, afin de naviguer dans les données et de comparer les informations de numérisation et de modèle.

Exigences et accès

• Cintoo Experience Builder Widget (construit via Experience Builder Developer Edition) peut être intégré dans ArcGIS Enterprise version 11.5 et supérieure

• Abonnement Cintoo valide
• Avant de télécharger le Widget, veuillez envoyer les informations suivantes à support@cintoo.com à des fins de sécurité :
  • Domaine Cintoo s’il est différent de eu.cintoo.cloud, aec.cintoo.com ou us.cintoo.cloud
  • URL du portail ESRI ArcGIS Enterprise (ex. https://arcgis.conmanyname.com/portal)

Cliquez ici pour accéder au widget Cintoo Experience Builder

Remarque : avant d’installer une nouvelle version du Widget, videz le cache pour le portail ESRI afin d’éviter la mise en cache de la version précédente.

TABLE DES MATIÈRES

• Ajout et intégration d’un widget personnalisé Cintoo Experience Builder
• Prérequis
  • Pour les projets utilisant un système de coordonnées non géodésique ou une calibration locale
  • Pour les projets déjà géoréférencés avec un système de coordonnées EPSG spécifique
• Connection
• Interface
  • Explorateur de ressources
  • Paramètres
  • Outil de comparaison
• Commandes de navigation pour le widget de carte ESRI
• Dépannage

Ajout et intégration d’un widget personnalisé Cintoo Experience Builder

1. Suivez les instructions Comment ajouter des widgets personnalisés pour établir l’intégration. L’étape 5 des instructions peut être ignorée, car le widget n’a pas besoin de compilation supplémentaire.

2. Intégrez Cintoo Widget à l’installation existante avec un widget Map déjà en place via l’outil Widget Controller .

Remarque: le widget Cintoo peut être ajouté à n’importe quel Experience Builder d’ESRI.

3. Utilisez-le dans la configuration la plus pratique selon les besoins du projet.

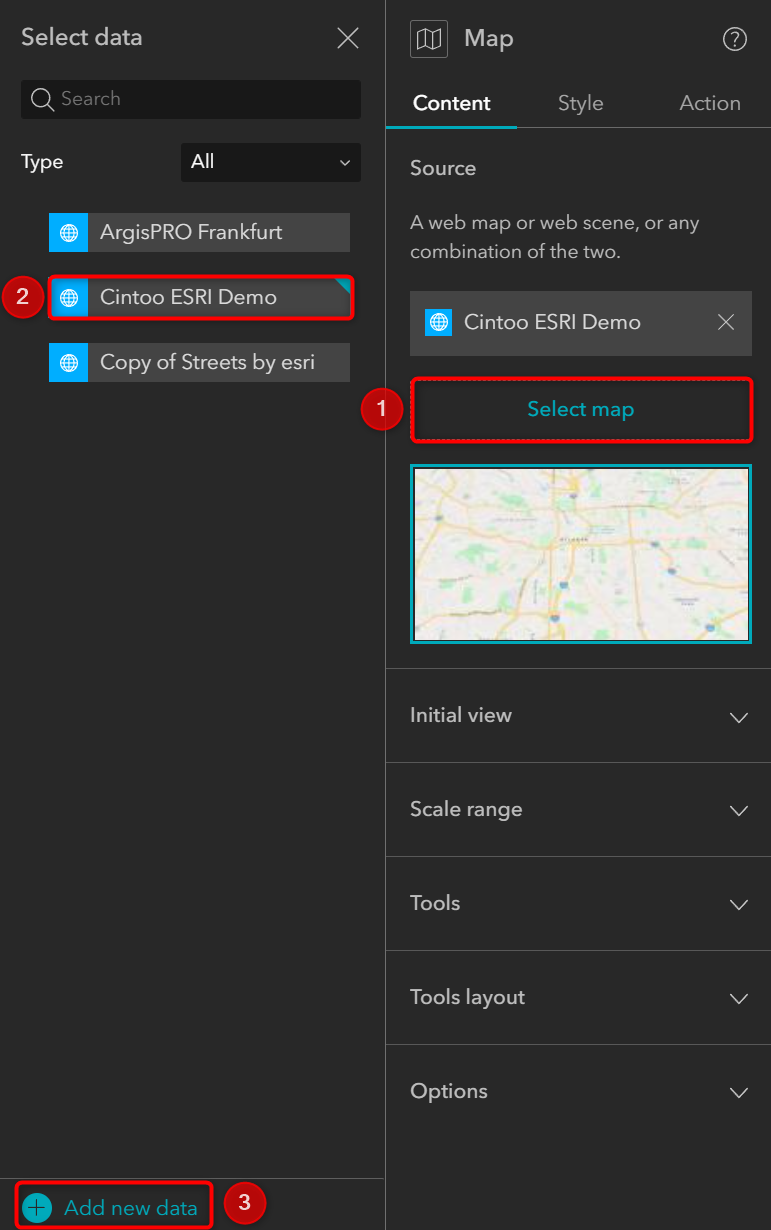

4. Dans Map Widget, n’oubliez pas d’ajouter une carte de service au widget en accédant à Map Widget et en sélectionnant une carte existante ou en en ajoutant une nouvelle.

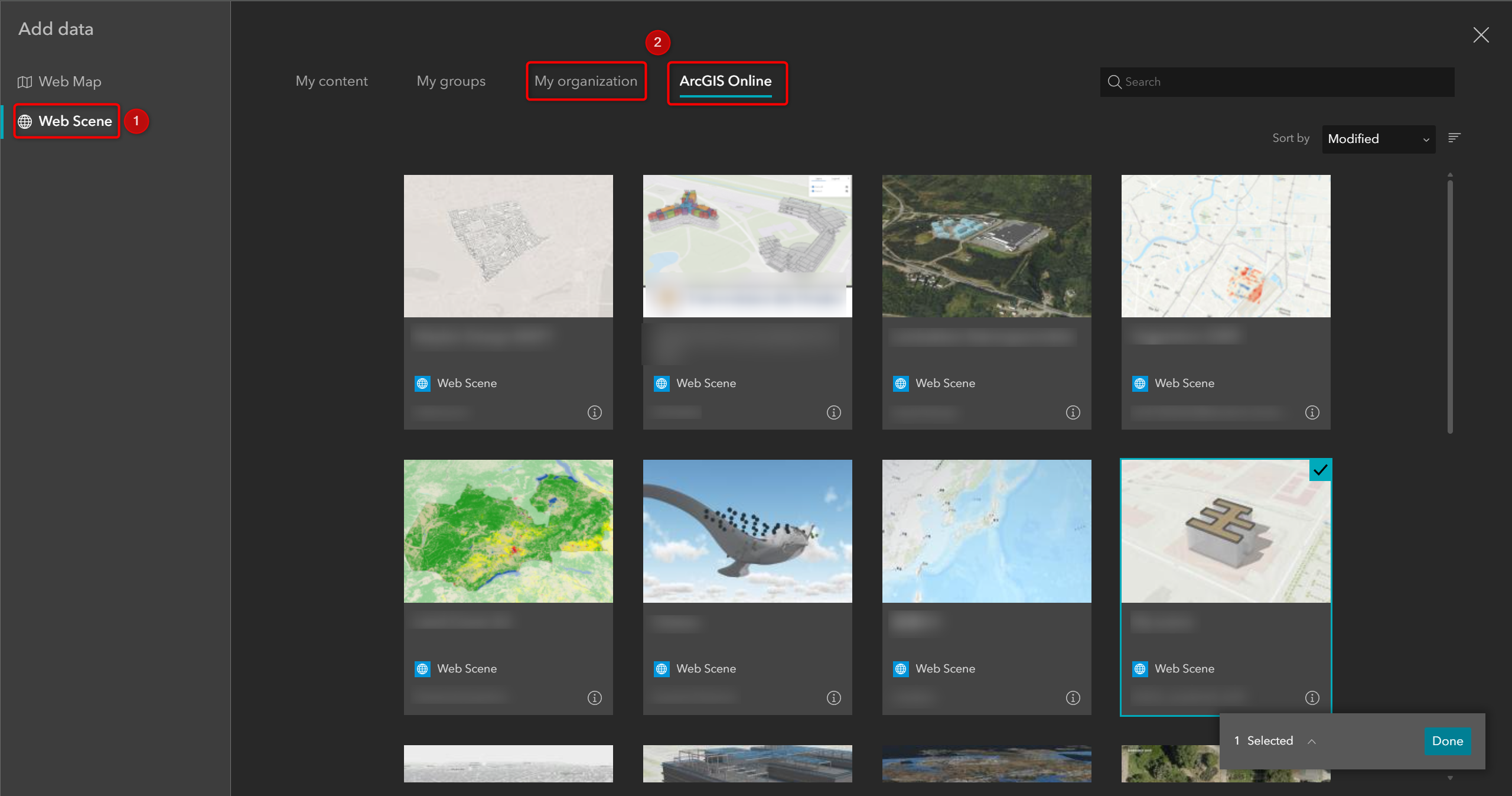

5. À partir de Web Scene, choisissez la carte qui répond aux besoins.

Prérequis

Prior to exploring a Cintoo project in ESRI, depending on the project, either coordinates or the CRS (Coordinate Reference System) with or without transformation needs to be defined on the project level in Cintoo. Cela permettra de positionner correctement les données de numérisation dans ESRI.

Pour les projets utilisant un système de coordonnées non géodésique ou une calibration locale

Les utilisateurs peuvent définir l’emplacement du projet à l’aide de la fonctionnalité de ping sur la carte de base ESRI dans les détails du projet. Cet emplacement devient l’origine du projet aux coordonnées 0,0. Les utilisateurs peuvent placer manuellement l’épingle ou saisir des valeurs précises de latitude et de longitude pour une meilleure précision.

Pour ce faire, suivez ces étapes:

1. Dans My Projects , trouvez le projet à explorer dans ESRI.
2. Cliquez sur Modifier le projet

3. Dans le menu Modifier le projet , choisissez les coordonnées ou sélectionnez un point sur la carte puis cliquez sur Mettre à jour.

La même configuration peut être effectuée lors du processus de création du projet.

Dans ces cas, Cintoo calculera les coordonnées WGS84 à la volée afin que le jeu de données puisse être correctement positionné dans ESRI.

Pour les projets déjà géoréférencés avec un système de coordonnées EPSG spécifique

If the project has already been properly georeferenced, Cintoo simply embeds the correct EPSG ID with or without transformation through the API. À partir de là, tous les paramètres nécessaires, tels que le facteur d’échelle et le système d’unités, sont utilisés pour convertir les coordonnées cartésiennes en coordonnées géographiques. Cela garantit que le projet atterrit à l’emplacement correct dans ESRI.
Pour ce faire, suivez ces étapes :

1. Dans My Projects , trouvez le projet à explorer dans ESRI.
2. Cliquez sur Modifier le projet


3. In Edit project menu choose the needed CRS in Coordinate Reference System field, apply transformations if needed, then click Update.



La même configuration peut être effectuée lors du processus de création du projet.

Connection

Insérez la bonne valeur de Tenant en fonction de l’endroit où le compte Cintoo a été créé (eu.cintoo.cloud ou us.cintoo.cloud ou un domaine personnalisé [companyname].cintoo.cloud) puis cliquez Se connecter à Cintoo.

La fenêtre contextuelle de connexion Cintoo (ou la page de SSO de l’entreprise) apparaît invitant à entrer les identifiants Cintoo (de l’entreprise) et à cliquer sur Continuer.

Cliquez sur Autoriser dans la vue suivante pour autoriser le widget ESRI à utiliser les données du compte Cintoo.

La vue principale change pour offrir des options pour basculer entre Comptes (s'il y en a plusieurs) et Projets.

Choisissez les bons dans les menus déroulants et cliquez sur :

• Ouvrir dans Cintoo pour ouvrir le projet dans l'application Web dans un nouvel onglet du navigateur
• Ouvrir dans ESRI pour utiliser le Widget Cintoo Experience Builder d'ESRI. Une zone de travail est visualisée par défaut.

Avec le bouton Logout en haut à droite, il est possible de revenir au menu de sélection de Tenant si nécessaire.

L’icône à côté du nom du projet en haut permet de basculer entre la vue du contenu du projet et le menu des paramètres de connexion (Account, Project).

Avertissement: pour que les données soient affichées correctement sur le plan spatial, veuillez vérifier si le CRS est bien défini, comme expliqué dans Prerequisite.

Interface

Une référence est faite entre les outils et instruments de Web Application et leurs analogues dans ESRI Cintoo Experience Builder Widget.

Explorateur de ressources

Dans le coin supérieur gauche, le nom du projet est affiché. Le bouton à côté du nom permet de naviguer vers le menu des paramètres de connexion (Account, Project).

Cliquez sur l’icône Visibility  pour contrôler via des bascules la visibilité des Scans  et des Models.

Des options de contrôle d’affichage sont disponibles pour chaque zone de travail, y compris la zone de travail racine - Show/Hide, Go to et Look at. Fonctionne de manière similaire à Web Application.

Remarque: visualisez seulement le nombre de scans nécessaires pour la scène, affichez et masquez les scans et les zones de travail en conséquence pour obtenir la meilleure expérience de navigation.

Paramètres

En haut à droite du widget se trouve un menu Settings avec des instruments Cintoo similaires à ceux présents dans Web Application.

Les liens ci-dessous renvoient vers les outils correspondants dans Cintoo Web Application pour plus de clarté.

Navigation

• Scan - navigation scan à scan

• 3D - mode de navigation 3D

Color - plus d’informations sont disponibles dans Display Modes et Display Settings

• RVB 3D
• Intensité 3D
• Surface 3D
• Panorama 2D

Paramètres d'Affichage - Cullage de Face Cachée (Paramètres d'Affichage - Face Cachée).

Note: use Backface Culling to get inside into solid buildings by removing walls or roof from visualization.

Outil de comparaison

L'outil de Comparaison dans le Widget Cintoo Experience Builder d'ESRI est représenté par l'outil de Différence Visuelle de Cintoo. Il est utilisé pour visualiser la différence entre n'importe quelle zone de travail ou en mode tous les modèles vs toutes les numérisations de manière interactive.

Gérer les paramètres de comparaison

Une fois cliqué sur Outil de Comparaison, l'outil de Différence Visuelle est activé par défaut avec Tous les Modèles comme A en rouge et Toutes les Numérisations comme B en vert (consultez Sélection des ensembles de données à comparer pour plus de détails).

Contrôler la visualisation pour l'outil de Différence Visuelle.

• A - choix de la couleur et de la zone de travail dans le menu déroulant.
• B - choix de la couleur et de la zone de travail dans le menu déroulant.
• Il est possible de créer des préréglages de couleur pour les couleurs A et B en cliquant sur les symboles plus . Pour supprimer une couleur préréglée, cliquez sur le signe moins .

• Déplacez le curseur pour gérer l'Opacité des données.
  Déplacer le curseur vers la gauche visualise uniquement le contenu de la zone de travail définie comme A.
  Déplacer le curseur vers la droite visualise uniquement le contenu de la zone de travail définie comme B.

Le bouton Reset ramène tous les paramètres à l’état affiché ci-dessus - All Models comme A en rouge vs All Scans comme B en vert avec opacité totale.

Activez et désactivez l'Outil de Comparaison avec le bouton de bascule Activer l'Outil de Comparaison.

Commandes de navigation pour le widget de carte ESRI

En haut à gauche de la carte, il y a des commandes pour Zoom in/out , Toggle to pan in 3D, Toggle to rotation in 3D et Reset map orientation. Il s’agit des commandes standard du widget de carte ESRI.

• Souris :
  • Pan: Le fait de faire glisser la souris tout en maintenant la molette enfoncée ou en cliquant avec le bouton droit permet de se déplacer dans la scène.
  • Zoom: Le défilement de la molette de la souris ou l’utilisation des boutons de zoom des commandes de navigation ajuste le niveau de zoom.
  • Rotate et Tilt: Cliquer et faire glisser la molette tout en déplaçant la souris vers le haut/bas ou gauche/droite permet respectivement de faire pivoter et d’incliner la caméra.
• Clavier :
  • Déplacer : Utilisez les touches flèche pour déplacer la scène.
  • Zoom: Utilisez les touches "+" et "-" ou les touches Page Up/Page Down pour zoomer et dézoomer.
  • Rotate: Utilisez les touches A, D, W et S (ou d’autres touches personnalisables) pour faire pivoter la caméra.
  • Tilt: Utilisez les touches Q et E (ou d’autres touches personnalisables) pour incliner la caméra.
  • Navigate Up/Down: Utilisez les touches U et J pour déplacer la caméra vers le haut et vers le bas, en ajustant la hauteur au-dessus du sol.
• Navigateur à l’écran :
  • Pan: Faites glisser l’anneau extérieur du navigateur pour vous déplacer dans la scène.
  • Rotate et Tilt: Faites glisser la partie intérieure du navigateur pour faire pivoter et incliner la caméra.
  • Show Full Control: Cliquez sur le bouton Show full control pour accéder à toutes les fonctionnalités du navigateur.

Dépannage

Si vous rencontrez des bogues ou des incohérences, veuillez contacter support@cintoo.com afin que nous puissions améliorer notre produit ensemble.
