Cet article décrit le processus de création de balises dans Cintoo, ainsi que les différentes actions qui peuvent être effectuées sur les balises et les listes de balises dans le projet Cintoo.
Autorisations : les utilisateurs ayant des rôles incluant la permission Voir les balises et Gérer les balises peuvent créer, modifier et dupliquer des balises.
TABLE DES MATIÈRES
- Créer une liste de balises
- Créer une balise
- Dupliquer une balise
- Importer une liste de balises
- Créer une balise à partir d'un élément du modèle
- Détection automatique des balises AI
Remarque : la capacité de balisage illimitée n'est disponible qu'avec l'édition TWIN, tandis que les utilisateurs de l'édition BIM n'ont pas accès à cette fonctionnalité.
Contactez-nous via sales@cintoo.com pour en savoir plus sur la mise à niveau.
En savoir plus sur les éditions BIM et TWIN.
Créer une liste de balises
1. Cliquez sur le menu déroulant Ajouter dans le coin supérieur droit de l'interface Cintoo et sélectionnez Liste de balises.
2. Entrez un nom pour la liste de balises.
3. Sélectionnez une couleur pour les balises. Dans Vue 3D, cette couleur sera appliquée à tous les éléments balisés.
4. Ajoutez une description, qui peut être du texte ordinaire ou un hyperlien.
5. Ajoutez des métadonnées personnalisées (jusqu'à 20 champs personnalisés). Lors de la dénomination des champs de métadonnées des balises, évitez les espaces dans le nom du champ de métadonnées et évitez les mots-clés réservés tels que :
- id
- subId
- nom
- boîteEnglobante
- boîteEnglobanteOrientée
- modèle
- classe
- étatDeCaméra
- unité
- systèmeFonctionnel
- description
- confiance
- uuidDeScan
- besoinDeValidation
- nature
- champsPersonnalisés
- métadonnées
6. Cliquez sur Créer pour enregistrer la liste de balises.
Créer une balise
Le marquage manuel dans Cintoo consiste à utiliser l'outil boîte englobante pour délimiter l'équipement dans Vue 3D et définir manuellement l'ID de la balise et les métadonnées.
1. Allez à Vue 3D et ouvrez Explorateur de balises depuis la barre d'outils verticale.
2. Dans Explorateur de Balises, sélectionnez une Liste de Balises en cliquant sur le nom de la liste.
Si aucune liste de balises n'est affichée dans Explorateur de balises, voir la section Créer une liste de balises ci-dessus.
3. Cliquez sur Afficher (case à cocher) pour activer la visibilité de la liste de balises. Cliquer sur Afficher assurera l'affichage des balises pour cette liste dans Vue 3D, mais cela ne signifie pas que cette liste de balises est sélectionnée.
Les deux clics (sélectionner Liste de Balises + Afficher) sont obligatoires.
4. Avant de créer une balise, il est recommandé de d'abord régler le point de vue dans Vue 3D pour visualiser l'élément à baliser. Both Scan & Teleport and 3D Navi modes are supported to capture default tag view.
5. Avec une liste de balises sélectionnée (surlignée en bleu), cliquez sur Créer une balise dans la liste des icônes d'actions en bas de l'Explorateur de balises.
Notez que les mêmes actions sont également disponibles dans l'onglet Data.
6. La boîte de dialogue Créer une balise apparaîtra sur le côté droit de l'écran. Assurez-vous que la liste de balises correcte est indiquée en haut.
7. Remplissez les champs ID et Description .
8. Cliquez sur le signe "+" à côté du champ Boîte englobante . Une représentation de l'étiquette apparaîtra ci-dessous. Viewport is now in Boundary box edit mode which is indicated below navigation bar. Le curseur de la souris se déplace maintenant avec une boîte englobante.
Remarque : pour n'avoir que la boîte englobante actuelle dans la liste des balises de Vue du volet dans l'Explorateur de balises, elle peut être mise en mode Masquer.
Il est possible d'ajouter plus de boîtes englobantes en cliquant sur le signe "+" à côté du champ Boîte englobante.
Ajouter des boîtes englobantes supplémentaires transforme une étiquette simple en une étiquette complexe, ce qui modifie l'icône. Plus d'informations sur les étiquettes complexes peuvent être trouvées ici : Explorateur d'étiquettes.
9. Cliquez une fois dans la Vue 3D pour placer la boîte englobante et afficher les gizmos. Après cela, le point de vue ou le mode d'affichage (par exemple, Surface 3D, 3D RGB, etc.) peut être modifié pour mieux comprendre la forme et la taille de l'équipement. Par exemple, passez à Surface 3D dans 3D Navi.
10. Utilisez les gizmos pour ajuster la boîte englobante à l'équipement :
- Cliquez & faites glisser les cubes pour ajuster les faces de la boîte englobante
- Cliquez & faites glisser les lignes pour déplacer la boîte englobante le long de chaque axe
- Cliquez & faites glisser les courbes pour faire pivoter la boîte englobante le long de chaque axe
11. Remplissez tous les champs de métadonnées nécessaires et cliquez sur Créer. La vue utilisée pour la création de la boîte englobante (en mode Scan & Teleport ou en mode 3D Navi) sera la vue par défaut pour cette étiquette.
12. Cliquer sur Créer un autre laisse le panneau de droite pour le processus de création d'étiquette ouvert mais réinitialise les champs.
13. Il y a aussi la possibilité de marquer plusieurs boîtes englobantes à partir de la même étiquette en cliquant en plus sur le signe "+" à côté du champ Boîte englobante , ce qui crée une étiquette complexe.
14. Une fois créée, l'étiquette apparaît dans la liste d'étiquettes correspondante.
15. Pour modifier l'étiquette, cliquez dessus puis cliquez sur Modifier en bas de l'Explorateur d'étiquettes. Le menu à droite s'ouvre, permettant d'ajuster la boîte englobante ou d'en ajouter d'autres pour créer une étiquette complexe.
Dupliquer une balise
1. Sélectionnez une étiquette dans l'Explorateur d'étiquettes.
2. Cliquez sur Dupliquer l'étiquette dans la liste des actions disponibles.

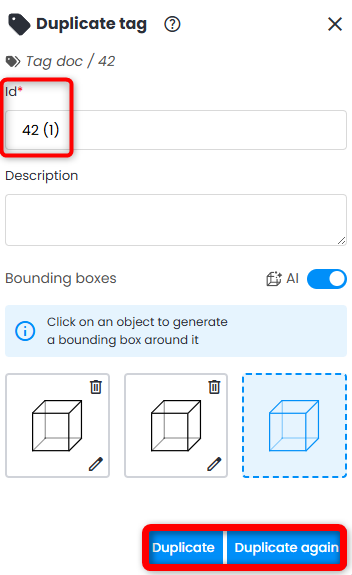

3. Cela ouvrira le panneau Dupliquer l'étiquette, prérempli avec les informations de l'étiquette sélectionnée à l'étape 1 de ces instructions. Entrez un ID approprié pour un double d'étiquette.
4. Il est possible de simplement déplacer la boîte englobante avec une simple translation. Cliquez sur Dupliquer pour créer et enregistrer le doublon de l'étiquette ou cliquez sur Dupliquer de nouveau pour enregistrer l'étiquette dupliquée et en créer une autre copie.
Import a Tag List
Obtenez une liste d'étiquettes à partir d'un Jumeau Numérique ou d'un modèle Revit ou Navisworks via un simple fichier CSV contenant l'ID de chaque pièce d'équipement, leur emplacement (coordonnées x, y, z) et divers autres métadonnées selon le modèle de données d'étiquettes défini initialement lors de la création de cette liste d'étiquettes.
Ces étiquettes d'un Jumeau Numérique ou d'un modèle CAO seront affichées comme des boîtes englobantes superposées sur des scans, avec la possibilité de modifier chaque boîte pour correspondre à la réalité, ou de modifier la liste pour ajouter plus de métadonnées.
1. Lors de la création d'une liste d'étiquettes (voir la section Créer une liste d'étiquettes ci-dessus), assurez-vous que les champs de métadonnées dans la liste d'étiquettes correspondent exactement aux en-têtes de colonnes fournis dans le fichier CSV (par exemple, une colonne CSV avec l'en-tête Fabricant doit être incluse comme un champ de métadonnées Cintoo appelé Fabricant).
- Une colonne avec l'en-tête "ID" doit être incluse dans le CSV
- Notez que les champs de métadonnées dans Cintoo n'ont pas besoin d'être dans le même ordre que les colonnes dans le fichier CSV. Mais ils doivent être présents pour être correctement remplis.
1.1. (optionnel) Il est possible de changer la taille par défaut de la boîte englobante en ajoutant une colonne nommée taille. Une valeur de 0,1 correspond à une boîte englobante de 10 cm x 10 cm.
2. Une fois que la liste correspondante a été sélectionnée dans l'Explorateur d'étiquettes, cliquez sur Importer des étiquettes depuis CSV dans la liste des actions en bas de l'Explorateur d'étiquettes.
Note : que les mêmes actions sont également disponibles à partir de l'onglet Données.
3. À droite, le panneau Importer des étiquettes depuis CSV s'ouvre.
4. Sélectionnez un fichier CSV ou Excel et cliquez sur Importer. Cela remplira automatiquement la liste des balises.
Créer une balise à partir d'un élément du modèle
Veuillez trouver la description du flux de travail dans Étiquettes à partir d'éléments de modèle.
Détection Automatique d'Étiquettes par IA
Veuillez trouver la description du flux de travail et toutes les informations correspondantes dans détection automatique d'étiquettes par IA.
