Modelo Explorer

Este artículo describe la interfaz y la funcionalidad del Modelo Explorer, que permite listar y examinar los modelos de la zona de trabajo activa del proyecto.

TABLA DE CONTENIDO

• Interfaz
• Búsqueda
• Acciones

Interfaz

Seleccione el icono del Modelo Explorer en la barra de herramientas del explorador vertical, situada en el lado izquierdo de la pantalla.

Esto abre el Modelo Explorer en el lado izquierdo. Seleccione el modelo que necesite.

Búsqueda

Con la herramienta de búsqueda del Modelo Explorer se pueden buscar los siguientes atributos:

• Nombre del modelo
• para acotar los resultados de búsqueda y encontrar el nombre exacto de un modelo, se agrega el prefijo "label:" y se escribe el nombre del archivo buscado entre comillas "example". Tenga en cuenta que esta búsqueda distingue entre mayúsculas y minúsculas.
• caso especial cuando el carácter " se encuentra en medio del nombre del archivo. Para que el mecanismo de búsqueda lo procese correctamente, agregue el carácter "\" antes del carácter ". Por ejemplo, si el nombre de archivo original es model"example, ingrese model\"example para buscar correctamente:
• agregar el prefijo "-" antes de un término lo excluye de los resultados de búsqueda; por ejemplo, al buscar "-pump" se muestra todo excepto los modelos cuyo nombre contiene "pump". Se puede combinar con un término de búsqueda normal en el mismo cuadro de búsqueda para incluir una palabra y excluir otra al mismo tiempo; por ejemplo, al buscar "valve -pump" se encuentran los modelos que contienen "valve" pero no "pump".

Acciones

El botón Modelos situado en la parte inferior del Modelo Explorer equivale a las opciones de importación de modelos del menú Añadir de la parte superior derecha de la pantalla y permite importar modelos desde el disco local o desde Autodesk Forma a la zona de trabajo seleccionada en el Explorador de Zonas de Trabajo.

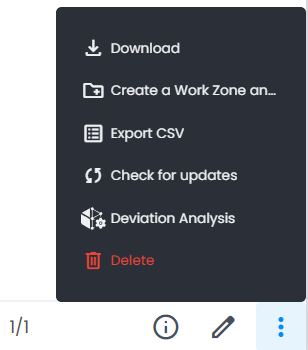

Cuando se selecciona un modelo, el Modelo Explorer muestra varias Acciones en la parte inferior. Estas acciones están relacionadas con el archivo seleccionado y son similares a las acciones disponibles en la pestaña Datos para un modelo seleccionado.

• Información: abre el panel Información a la derecha, con todos los detalles del modelo
• Editar: solo el nombre del modelo
• Descargar: exportar el modelo desde Cintoo
• Crear una Zona de Trabajo y mover el nodo seleccionado, Exportar CSV, Buscar actualizaciones (si se cargó desde Autodesk Forma), Progress Monitoring y Eliminar.

Consulte la Información relacionada con el modelo seleccionado haciendo clic en el icono 'i'.

El panel de información aparece en el lado derecho y permite examinar las Propiedades y los Detalles.

Además, con un modelo seleccionado en el Modelo Explorer, se pueden usar las herramientas situadas a la derecha del elemento para ocultar o mostrar el modelo. Haga clic con el botón derecho del ratón o en los 3 puntos para:

• Enfoque en 3D navi cambia la Vista 3D al modo 3D Navi y ajusta el zoom a la extensión del modelo
• Mostrar u Ocultar el modelo en la Vista 3D
• Aislar el modelo del resto del contenido en la Vista 3D
• Mira orienta el punto de vista hacia el modelo (sin zoom)
• Explorar el contenido del modelo abre el Explorador de contenido modelo, que muestra la jerarquía, los elementos y los metadatos del modelo
