Flujo de trabajo Scan-to-BIM de BIMIT

Este artículo describe los pasos que un usuario debe seguir para aprovechar la colaboración con BIMIT y generar sin complicaciones un modelo 3D a partir de datos de escaneo.

TABLA DE CONTENIDO

• Exportar datos de escaneo desde Cintoo
• Subir datos de escaneo a BIMIT

Exportar datos de escaneo desde Cintoo

El primer paso consiste en exportar desde Cintoo los datos de escaneo en formato .e57 para enviarlos a BIMIT y obtener una estimación.

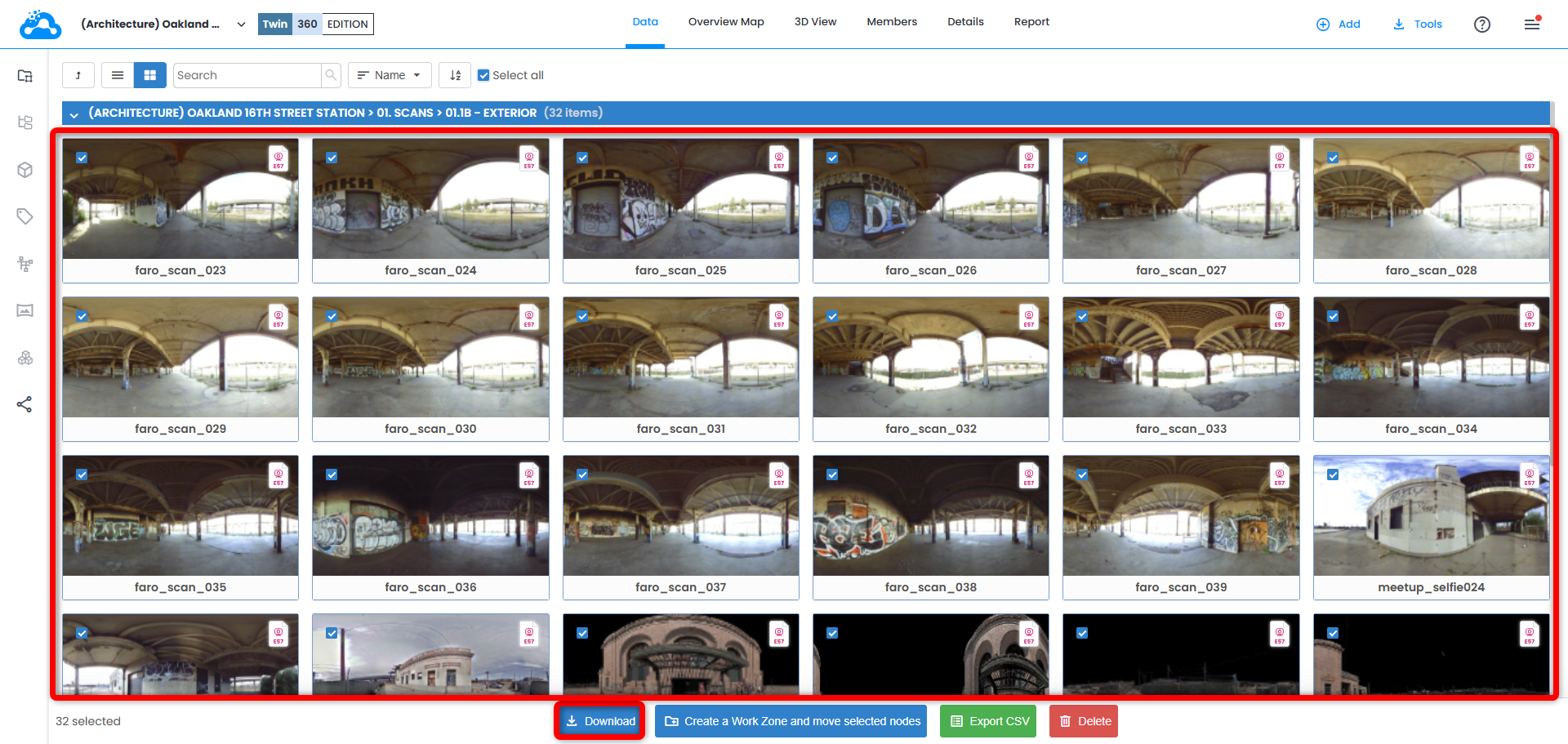

Vaya a la pestaña Datos dentro del proyecto de Cintoo. Para exportar varios escaneos a la vez, seleccione los archivos deseados y haga clic en Descargar, en la parte inferior de la pantalla.

Seleccione Exportar escaneos en el menú emergente.

Se inicia Cintoo Connect. De forma predeterminada, está seleccionada la opción Structured E57; déjela tal como está, seleccione Destination Folder y haga clic en Export.

Consulte el proceso detallado de Exportar datos de escaneo para obtener más información.

Subir datos de escaneo a BIMIT

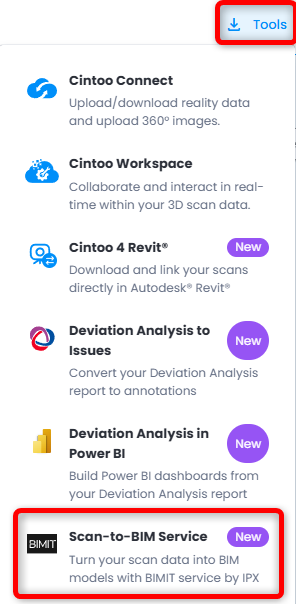

1. Vaya al sitio web especial de BIMIT: BIMIT x Cintoo Scan-to-BIM. También es posible hacerlo directamente desde la interfaz de Cintoo, desde el menú desplegable Herramientas de la parte superior derecha:



2. Suba los datos de escaneo.



3. Elija los parámetros:
   • Space type (tipo de espacio)
   • Scan Size (tamaño del escaneo) en el sistema Imperial o Metric (imperial o métrico)
   • Defina el alcance del interior como: Arquitectura, Mobiliario, MEPF (Mecánica, Electricidad, Plomería, Protección contra incendios). La visualización de la página predeterminada facilita la navegación.
   • Indique si el MEPF es complejo (encontrará más detalles en la ayuda ?)
   • Indique si se requiere modelado del exterior (encontrará más detalles en la ayuda ?)
   • Escriba la dirección de correo electrónico para futuros contactos

Explore BIMIT

Explore proyectos de demostración de BIMIT para diversas configuraciones haciendo clic en las flechas.

Haga clic en Explore BIMIT, en la parte inferior, para descubrir lo que se puede lograr y obtener una guía gratuita.

Lea con atención Specifications (especificaciones), en la parte inferior, para obtener más detalles sobre las distintas opciones.

Reserve una demostración con un especialista de BIMIT para conversar sobre el proyecto que desea llevar a cabo.

Resultados

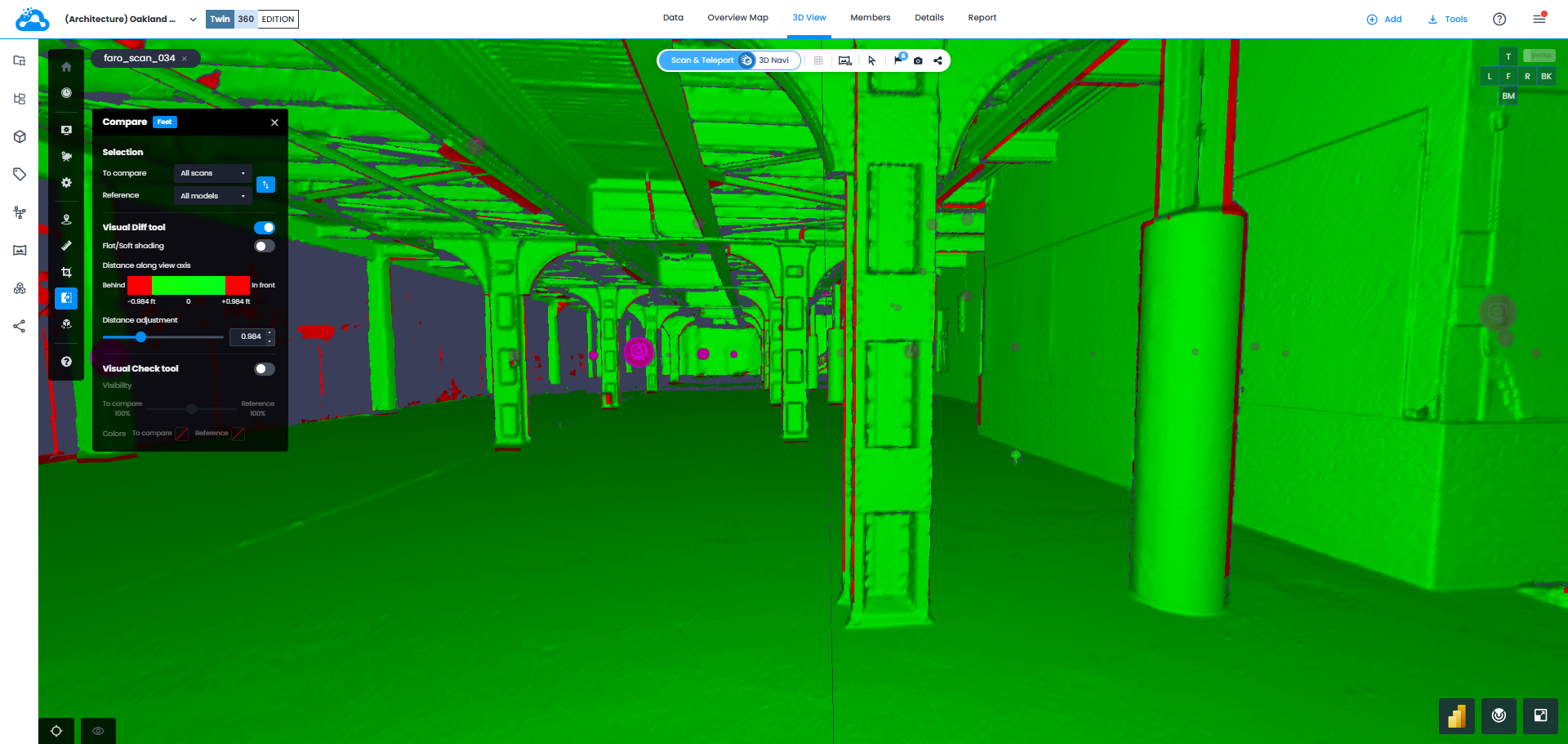

Una vez que el modelo esté listo, impórtelo en Cintoo para realizar un control de calidad. Con las Herramientas de comparación, nunca había sido tan fácil llevar a cabo un procedimiento de control de calidad exhaustivo y tener la seguridad de que el modelo se ha construido con exactitud a partir de los datos de escaneo proporcionados.
