Explorateur de P&ID

Cet article décrit la fonctionnalité de l'Explorateur P&ID qui permet de gérer la documentation de projet sous forme de P&ID.


Autorisations : utilisateurs ayant des rôles incluant Gérer Balises et P&IDs pour importer, créer, modifier et supprimer des P&IDs et Visualiser les balises et P&IDs pour visualiser et exporter des P&IDs.


Interface

Sélectionnez Explorateur P&ID sur Explorer T dans la barre d'outils verticaleolbar sur le côté gauche de l'écran.

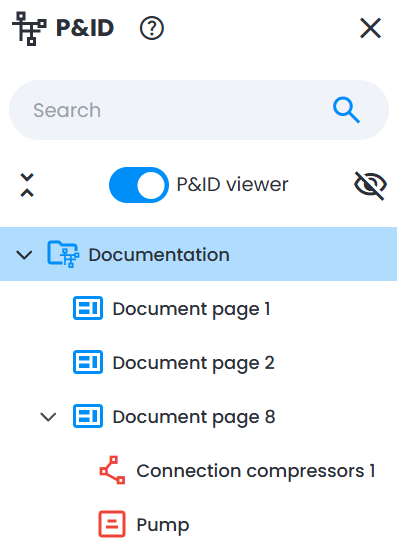

L'interface de l'Explorateur P&ID est similaire à celle d'autres explorateurs sauf qu'il y a un bouton pour afficher le Visualiseur P&ID en haut.


L'activation divise l'écran entre 3D View et P&ID Viewer qui est un moyen spécial de visualiser la documentation P&ID à l'intérieur de Cintoo.


Types d'Items dans l'Explorateur P&ID

Structure des fichiers:

  1. P&ID - collection de pages, compilant la documentation
  2. Page P&ID - une page d'un document au format PDF
  3. Tuyau - connexion entre les éléments P&ID (marquage manuel) lien comment créer
  4. Instrumentation - un des éléments P&ID (marquage manuel) lien comment créer

Importer P&ID

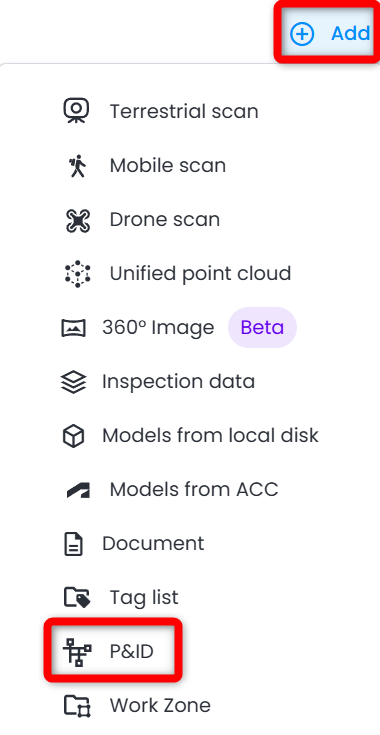

1. Dans le menu déroulant Ajouter  en haut à droite, choisissez P&ID. Si dans une zone de travail vide, choisissez sur une tuile. CHANGEMENT DE CAPTURE D'ÉCRAN pour inclure la tuile quand elle n'est pas grise.

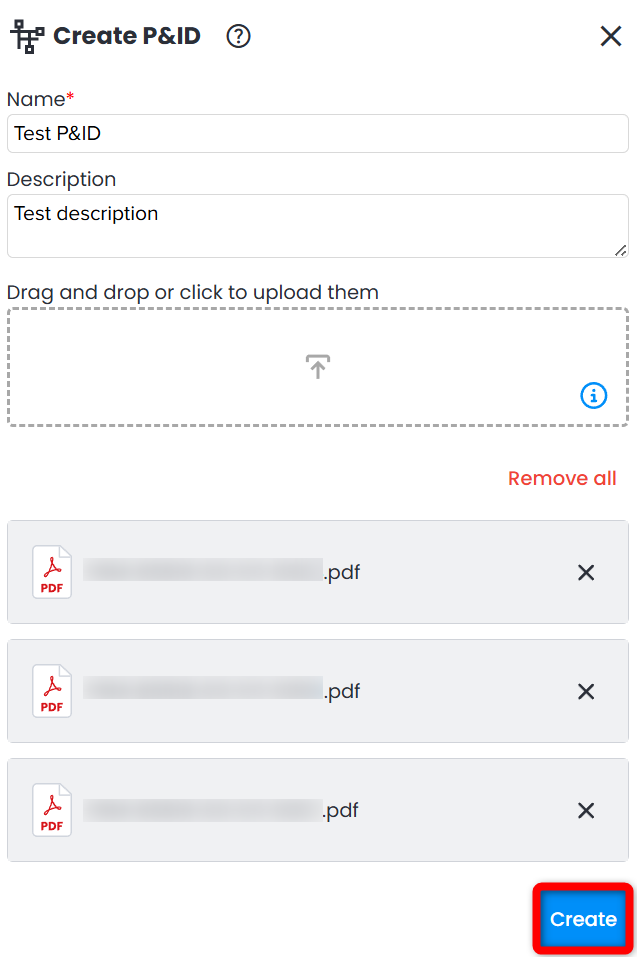

2. Dans le menu Créer P&ID ouvert, choisissez Nom, Description  si nécessaire, et ajoutez les fichiers au format PDF en tant que pages (il est possible d'en ajouter plusieurs à la fois). Cliquez sur les croix  pour supprimer des fichiers individuels en cas d'erreur ou cliquez sur Supprimer tout  pour recommencer. Pour importer des données, cliquez sur Créer.


Avertissement : le projet peut inclure jusqu'à 250 pages avec une taille totale ne dépassant pas 150 Mo.


Modifier le nom de la page P&ID

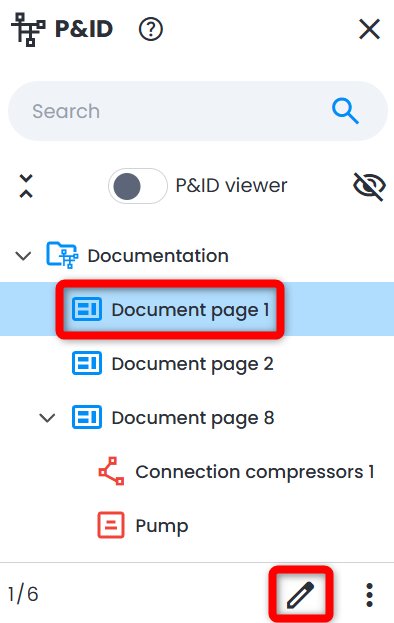

1. Cliquez sur la page P&ID nécessaire dans P&ID Explorer. Cliquez sur Modifier en bas.

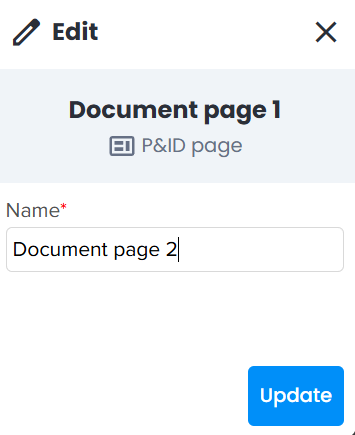

2. Dans le menu Modifier , changez le Nom en conséquence. Cliquez sur Mettre à jour pour enregistrer les modifications.


Informations

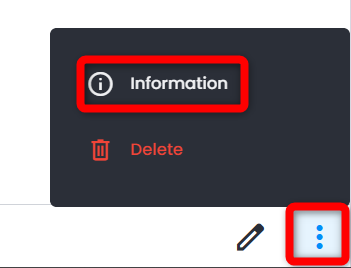

1. Accédez au menu Informations  de tout objet dans P&ID Explorer  à partir du menu à trois points du bas en cliquant sur Informations.


2. Pour P&ID, les informations suivantes se trouvent dans l'onglet Propriétés :

  • Nombre de pages
  • Nombre d'éléments
  • Description
  • Documents importés


3. Pour les tuyaux  et les instrumentations , les informations suivantes se trouvent dans l'onglet Propriétés :

  • Nom P&ID - P&ID parent
  • Page P&ID - page P&ID parent
  • Besoin de validation - même principe de validation qu'avec les balises
  • Créé à partir de - pour l'instant, il n'y a qu'une option manuelle disponible
  • Balises liées - plus d'informations ici


4. Pour tous les objets, des informations supplémentaires sont disponibles dans l'onglet Détails  :

  • Créé le
  • Créé par
  • Uuid (copiable)
