この記事では、Cintooにおけるタグ/アセットの概念と、タグの構造について説明します。
目次
アセットマネジメントのためのアズビルト
デジタルツインのワークフローにおけるアセットマネジメントの重要な要素は、最新ではない可能性のあるCADモデルだけに頼らず、スキャンしたアズビルトを使用して設備にタグを付けることです。これにより、ユーザーは物理的な設備や部品をデジタル上の対応物にリンクし、他の業務データと組み合わせて、プロセスとパフォーマンスを最適化する意思決定を行うことができます。
リアリティキャプチャデータは、CADモデルにはないことが多いコンテキストも提供します。建築環境における機械や設備の周囲の状況は、修理や交換が必要になったときのアクセス性に影響する可能性があります。リアリティキャプチャデータから得られるこのコンテキストは、モデルやツインが正確であり、したがって信頼できるかどうかの検証にも役立ちます。3Dリアリティキャプチャデータをベースに構築することで、アセットマネジメントの意思決定プロセスが改善され、組織の効率性、有効性、安全性が向上するとともに、手戻りやダウンタイムが削減されます。
Cintooのタグについて
Cintooのタグは、一意のID、XYZ位置、バウンディングボックス、およびアセットマネジメントのワークフローで使用されるさまざまなメタデータを持つオブジェクトまたは設備を参照します。
タグはリストの一部です。1つのCintooプロジェクトに複数のタグリストを作成できます。タグのメタデータとは、ラベル、タグのクラス、説明、デジタルツイン、ERP、EAMプラットフォームへのハイパーリンクなど、そのタグの属性を指します。
タグは、3D ビューを使用して、アズビルトのコンテキスト内で確認できます。
タグは、IDおよびメタデータに記載されている任意の内容に基づいて検索できます。各タグは、1つ以上のスキャンセットアップから、またはメッシュベースのスキャンデータ内の任意の3D位置から確認できます。タグのリストは、リスト内の各タグに対応するスキャンまたは3Dビューとともに、Cintooからエクスポートできます。タグのリストや個々のタグは、Cintoo APIを使用して一括かつ自動的に更新できます。詳細については、Cintoo APIへのアクセスをご覧ください。
権限

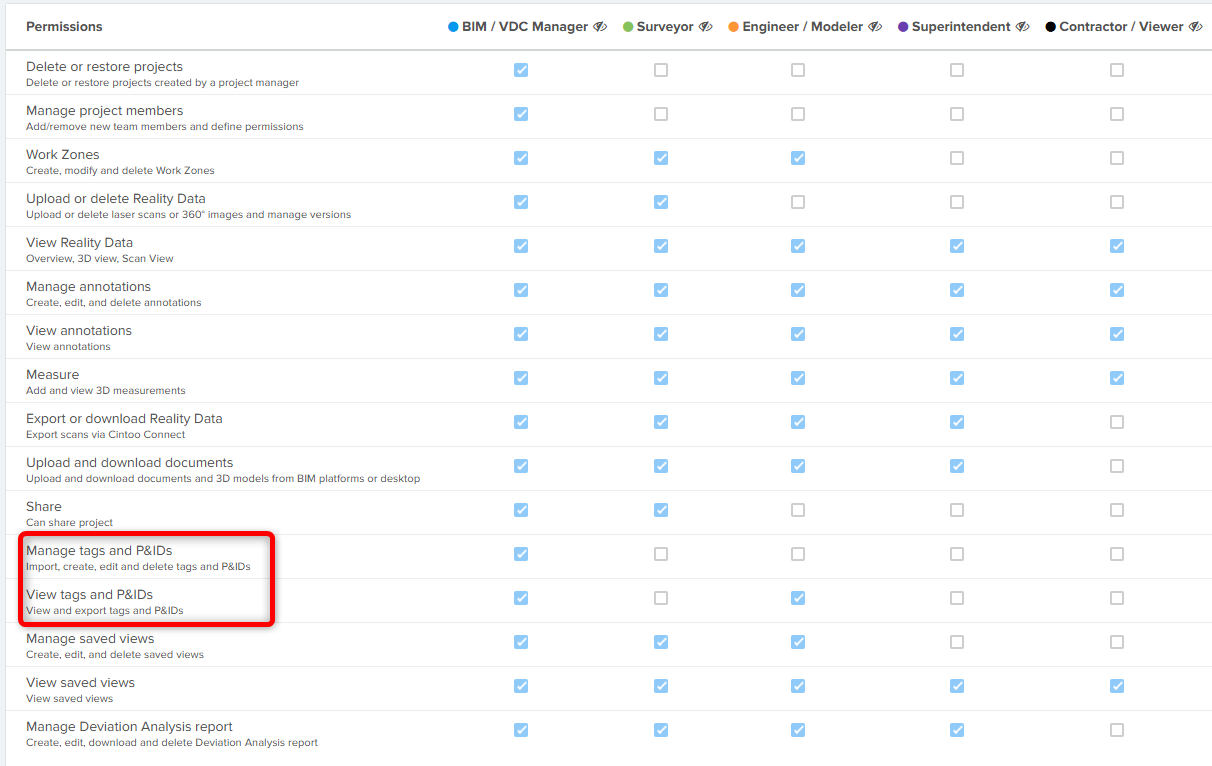

Cintooのアセットのタグ付けと表示ツールには、2つの権限が関連付けられています。
- タグとP&IDを管理：タグのインポート、作成、編集、削除
- デフォルト設定：BIM / VDC Managerの役割に付与されます
- タグとP&IDを表示：タグの表示とエクスポート
- デフォルト設定：BIM / VDC ManagerおよびEngineer / Modelerの役割に付与されます
Project ManagerおよびAdministratorの役割を持つユーザーは、アカウント内でカスタム役割を作成して、これらの権限を他のカテゴリーに拡張できます。詳細については、ユーザーと権限をご覧ください。
注：無制限のタグ付け容量はTWINエディションでのみ利用できます。BIMエディションのユーザーはこの機能を利用できません。
アップグレードの詳細については、sales@cintoo.comまでお問い合わせください。
Cintooのアセットのタグ付けと表示ツール一式は、各社のニーズに合わせてカスタマイズできるオープンなタグデータモデルを活用しています。必要な数だけタグのリストを作成でき、各タグリストには最大50個のカスタムタグメタデータフィールドを設定できます。メタデータは、デジタルツイン、ERP、EAMプラットフォームへのハイパーリンクを含め、あらゆる種類のものを使用できます。
カスタムメタデータに加えて、各タグには次のその他の属性が割り当てられます。
- 一意のID：
- 手動でタグを作成する場合、ユーザーがこの属性を設定する必要があります。
- CADモデルからタグのリストをインポートする場合、この属性は自動的に設定されます。
- Cintoo AIエンジンを使用する場合、デフォルトのIDが自動的に設定されます。このIDは、ユーザーが後で編集できます。
- XYZ位置とバウンディングボックス：
- XYZ位置は、タグを囲むバウンディングボックスの中心に対応します。
- X、Y、Zは、プロジェクト単位で、スキャンと同じ座標系で表されます。
- 手動でタグを作成する場合、これらの属性は、ユーザーがタグを囲むバウンディングボックスを調整したときに設定されます。
- タグのリストをインポートする場合、これらの属性は通常、BIM/CADモデルの情報から取得されます。
- Cintoo AIエンジンを使用する場合、これらの属性は自動的に設定されます。
- クラス（設備の種類）：
- 手動でタグを作成する場合、ユーザーがこの属性を設定する必要があります。
- BIM/CADモデルからタグのリストをインポートする場合、この属性は通常、BIM/CAD要素のプロパティから取得されます。
- Cintoo AIエンジンを使用する場合、この属性は、AI検出プロセスを実行する前にユーザーが選択したクラスのリストの中から自動的に設定されます。
