Este artículo explica los casos cuando los objetos escaneados y los modelos no están alineados en un entorno 3D y proporciona flujos de trabajo para corregirlo.
Un flujo de trabajo crítico aguas arriba antes de cargar datos en Cintoo implica considerar la ubicación de los datos con respecto a un sistema de coordenadas. Las preguntas clave que deben hacerse incluyen:
- ¿Están los datos correctamente posicionados en relación con su ubicación en el mundo real?
- ¿Hay otros elementos de datos, como modelos, que necesitan ser coordinados en el mismo lugar (por ejemplo, Escaneo vs. BIM)?
Los requisitos del proyecto generalmente definen cómo y dónde deben colocarse los datos escaneados y los modelos en relación con un sistema de coordenadas. Sin embargo, ocasionalmente, esta información puede faltar, lo que requiere ajustes para alinear correctamente los elementos de datos.
Este artículo proporciona orientación sobre cómo reposicionar datos antes de importarlos a Cintoo. Aunque Cintoo ofrece una herramienta de alineación manual, se recomienda realizar la alineación aguas arriba en el software de terceros para obtener herramientas de posicionamiento más flexibles y mayor precisión.
Confirmar el sistema de coordenadas/datum
Los elementos de datos en diferentes sistemas de coordenadas pueden afectar el uso efectivo de algunos de los conjuntos de herramientas de Cintoo, como Comparison Tool. Si los escaneos y modelos se importan en Cintoo y aparece el mensaje "La escena actual es extremadamente grande. La visualización puede verse afectada" aparece, probablemente se deba a una desalineación entre los escaneos o modelos, causada por estar demasiado separados en diferentes sistemas de coordenadas.

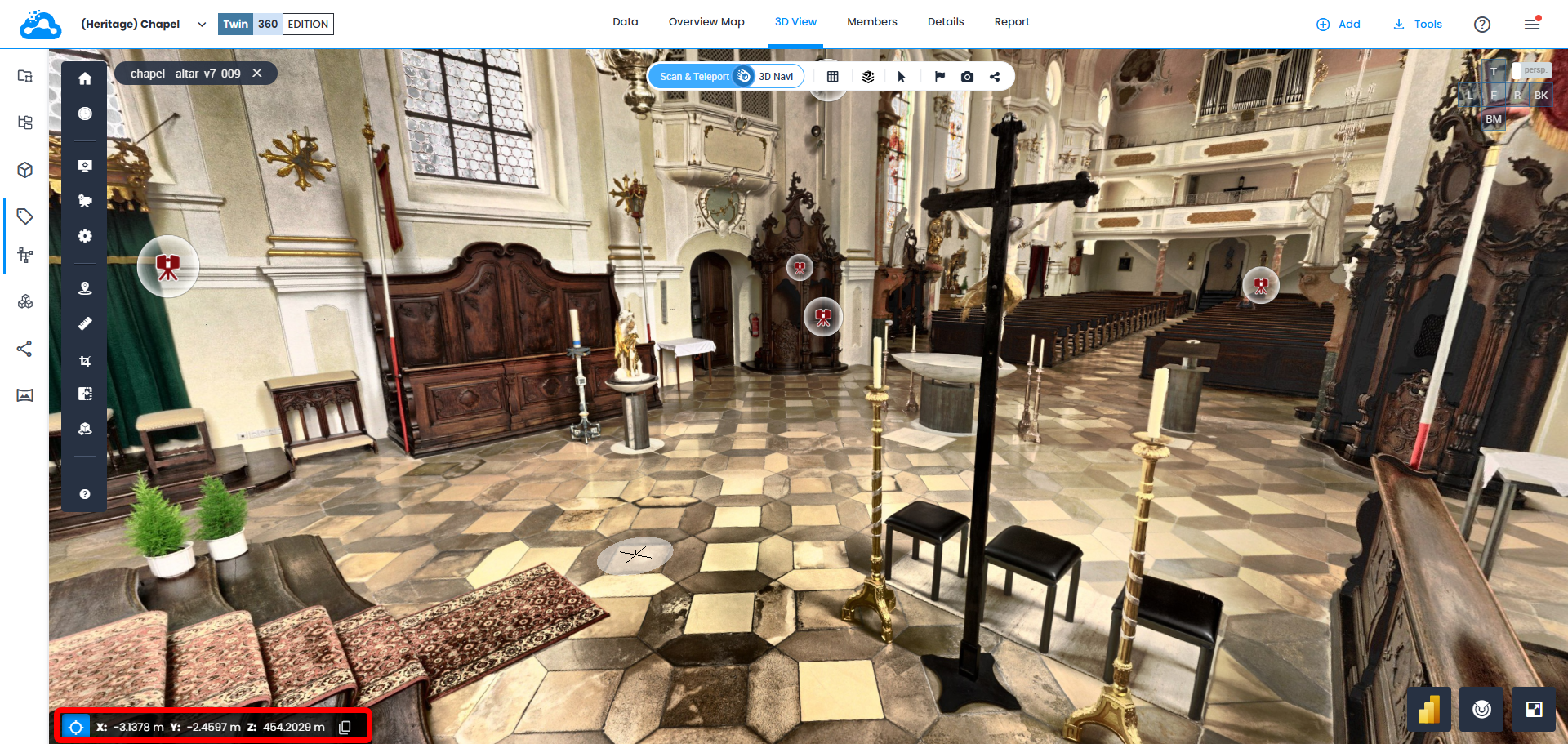

Para entender la diferencia entre los dos sistemas de coordenadas, mueve los escaneos o modelos a zonas de trabajo y visualízalos por separado. Al hacer clic en un punto sobre una superficie dentro de cada zona de trabajo, obtén las coordenadas X, Y, Z de ese punto, lo que ayuda a determinar la distancia entre ellos.
Confirmar el sistema de coordenadas base o datum que se utilizará es un primer paso crítico en cualquier proceso de alineación de datos. Establecer esta base garantiza que todos los elementos de datos posteriores se coloquen y alineen con precisión, evitando problemas de desalineación y mejorando la integridad general del proyecto.
Identificar puntos comunes de coordenadas
Identificar puntos comunes de coordenadas en escaneos y modelos es crucial para lograr una alineación precisa de los datos. Estos puntos de referencia compartidos actúan como anclas y garantizan una superposición precisa dentro del mismo sistema de coordenadas en diferentes fuentes de datos. Sin estos puntos, existe un riesgo significativo de desalineación, lo que genera errores en mediciones, análisis y visualizaciones.
Se recomienda identificar un mínimo de tres puntos, aunque lo más común es usar cuatro o cinco, para establecer un marco de referencia confiable. Los puntos adicionales aportan redundancia, lo que ayuda a detectar y corregir errores durante el proceso de alineación. Distribuir estos puntos de manera uniforme y a diferentes alturas tanto en el escaneo como en el modelo mejora el equilibrio y la alineación integral.
Se recomienda utilizar características distintivas como esquinas y bordes, que son prominentes en ambos conjuntos de datos. Esta práctica facilita flujos de trabajo más fluidos y mejora la eficiencia de la alineación al permitir comparaciones directas y la identificación rápida de discrepancias para realizar los ajustes necesarios.
Actualizar alineación
Una vez que el sistema de coordenadas esté determinado y los puntos comunes para la alineación estén identificados, continúa con el proceso de alineación. El flujo de trabajo específico variará según el software de terceros que estés utilizando. Recomendamos consultar los artículos de soporte o de la base de conocimientos del software elegido para obtener una guía detallada sobre el procedimiento de alineación paso a paso. A continuación se proporcionan algunos enlaces útiles.
Después de ajustar la posición de los datos, luego se pueden guardar o exportar a un formato adecuado para cargarlos en Cintoo. Esto garantiza que todos los elementos de datos estén correctamente posicionados y alineados según los requisitos del proyecto. Luego, la importación en Cintoo debería integrar sin problemas estos elementos en las ubicaciones correctas, listos para su uso posterior.
