Oberflächenmessungen

Dieser Artikel beschreibt die Funktionalität der planen Oberflächenmessung in Cintoo.

Berechtigungen: Nur Benutzer mit Rollen, die die Berechtigung Maße enthalten, können Messungen speichern.

Anforderungen und Einschränkungen

Messungen können in Cintoo in der 3D-Ansicht entweder im Scan&Teleport -Modus oder im 3D-Navi-Modus durchgeführt werden.

Messungen können nicht im 2D-Panoramadarstellungsmodus durchgeführt werden. Es muss einer der 3D-Darstellungsmodi sein (vorzugsweise Surface für mehr Präzision). Sobald eine Messung erstellt wurde, kann sie auch im 2D-Panoramamodus angesehen werden.

Warnung: Vermeiden Sie es, Messungen im Stamm-Arbeitsbereich zu speichern, da bei Projekterweiterung das Verwalten von Objekten herausfordernd wird.

Stattdessen erstellen Sie einen speziellen Arbeitsbereich mit einem klaren Namen, um Messungen an einem Ort zu speichern, oder speichern Sie sie im gleichen Arbeitsbereich, in dem die zugehörigen Daten gespeichert sind.

Planare Oberflächenmessung erstellen

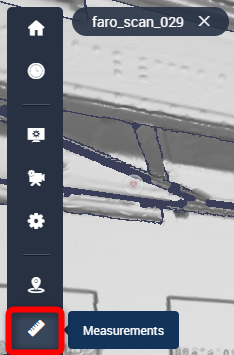

1. Klicken Sie auf das Messungen Symbol in der vertikalen Werkzeugleiste auf der linken Seite des Bildschirms.

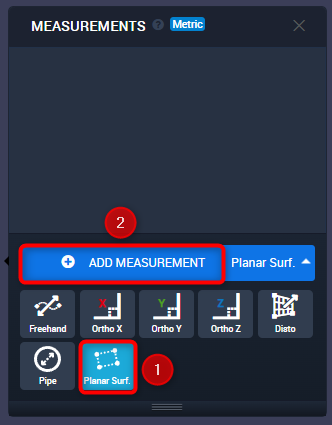

2. Klicken Sie auf das Dropdown-Menü neben der Messung hinzufügen-Schaltfläche, wählen Sie Planfläche und klicken Sie auf Hinzufügen Messung.

3. Bewegen Sie den Mauszeiger über eine beliebige ebene Fläche und klicken Sie, um Punkte auf der Fläche zu setzen, bis 3 Punkte hinzugefügt wurden. Diese 3 Punkte definieren die Ebene, was bedeutet, dass alle weiteren hinzugefügten Punkte auf die Ebene gesetzt werden. Fügen Sie anschließend beliebig viele zusätzliche Punkte hinzu, um die Oberfläche besser zu beschreiben.

Um die Kontur zu schließen, klicken Sie auf den zuerst gewählten Punkt.

Um einen Punkt hinzuzufügen, klicken Sie auf ein Segment. Um Punkte zu löschen, wählen Sie einen Punkt aus und drücken Sie die Entfernentaste
