[DRAFT UPDATE] IVIONからNavVis VLXまたはMLXをアップロード

この記事では、VLXおよびMLXのモバイルスキャンデータをCintooにインポートするためにNavVis IVIONでどのようにフォーマットすべきかを説明し、そのためのワークフローを概説します。

目次

• NavVis IVIONからスキャンをエクスポート
• Cintoo Connectを使用してNavVisスキャンをアップロード

NavVis IVIONからスキャンをエクスポート

NavVis IVIONでデータを処理する前に、Include panoramas in e57 point cloudオプションを有効にする必要があります。 NavVis Knowledge Base | Point Cloud and Panorama Settingsを参照してください。

• Point Cloud Settingsで、Point cloud resolutionを最大5 mm（またはそれ以下）に設定します。

• Panorama settingsで、Include panoramas in.e57 point cloudオプションをオンにします。

NavVis IVIONでデータを処理して位置合わせした後、次の手順に従ってパノラマ付きの.e57をダウンロードします: NavVis IVION Knowledge Base | Cropping and Downloading.e57 files with panoramas.

Cintoo Connectを使用してNavVisスキャンをアップロード

1. Dataタブを開き、Mobile laser scansタイルでPrepare & uploadをクリックするか、右上のAddドロップダウンメニューからMobile scanをクリックします。 Cintoo Connectが起動します。

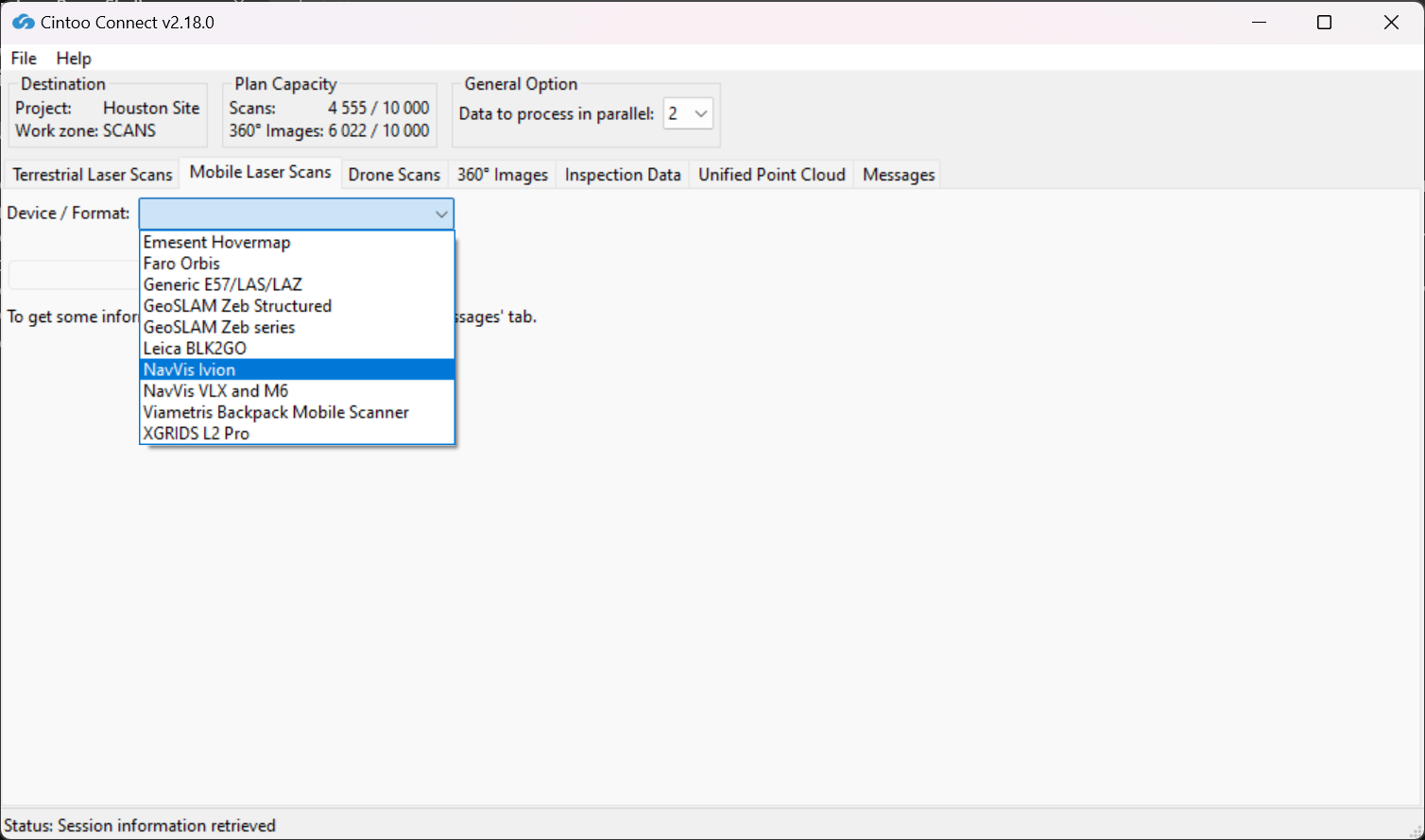

2. Cintoo ConnectのMobile Laser Scansタブで、Device/FormatとしてNavVis Ivionを選択します。

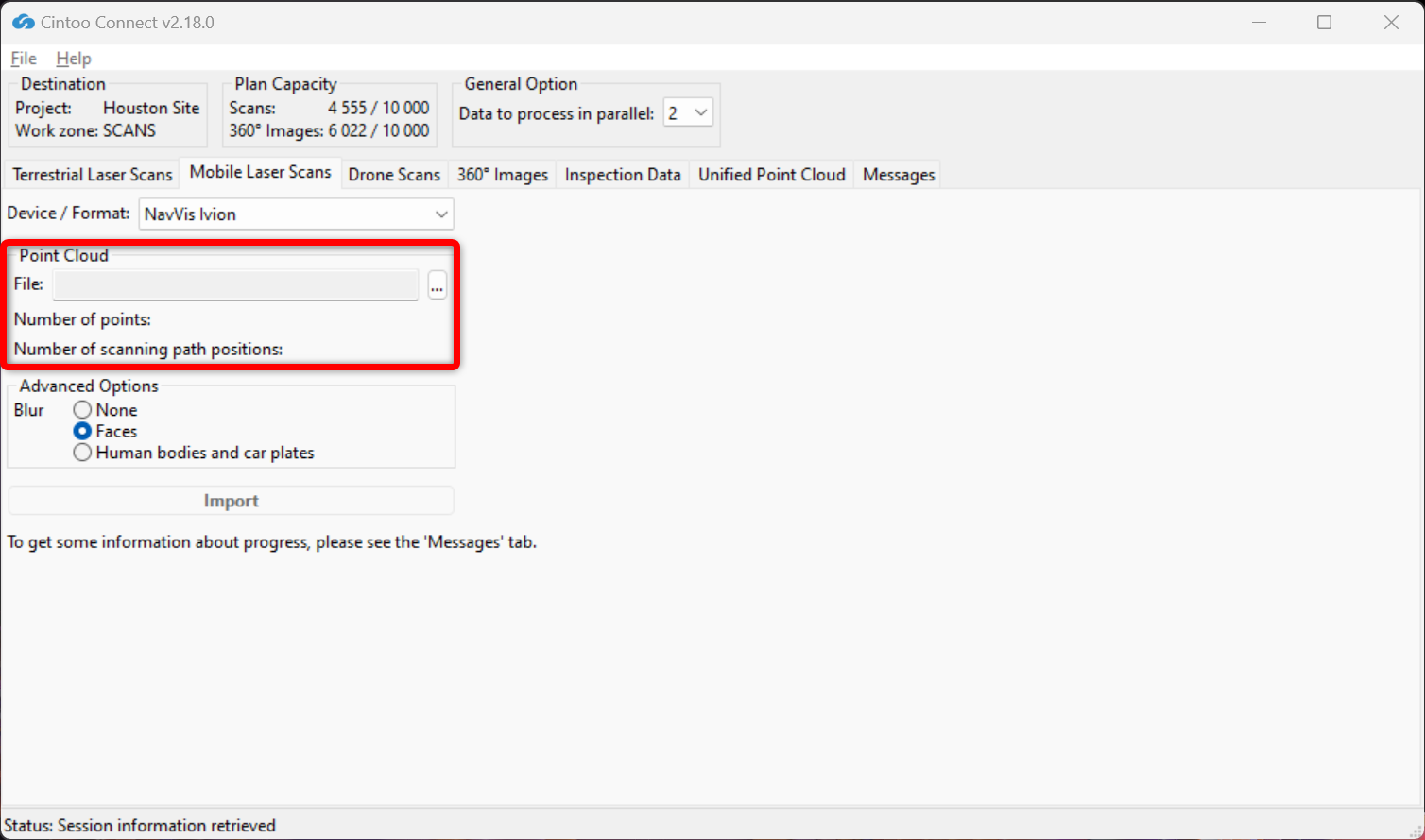

3. E57ファイルをPoint Cloudとして選択します。
   注: Cintoo Connectは、すべてのスキャン位置とそれらの360°画像を自動的にインポートし、完全なジオメトリカバレッジと可能な限り最高の品質を保証します。

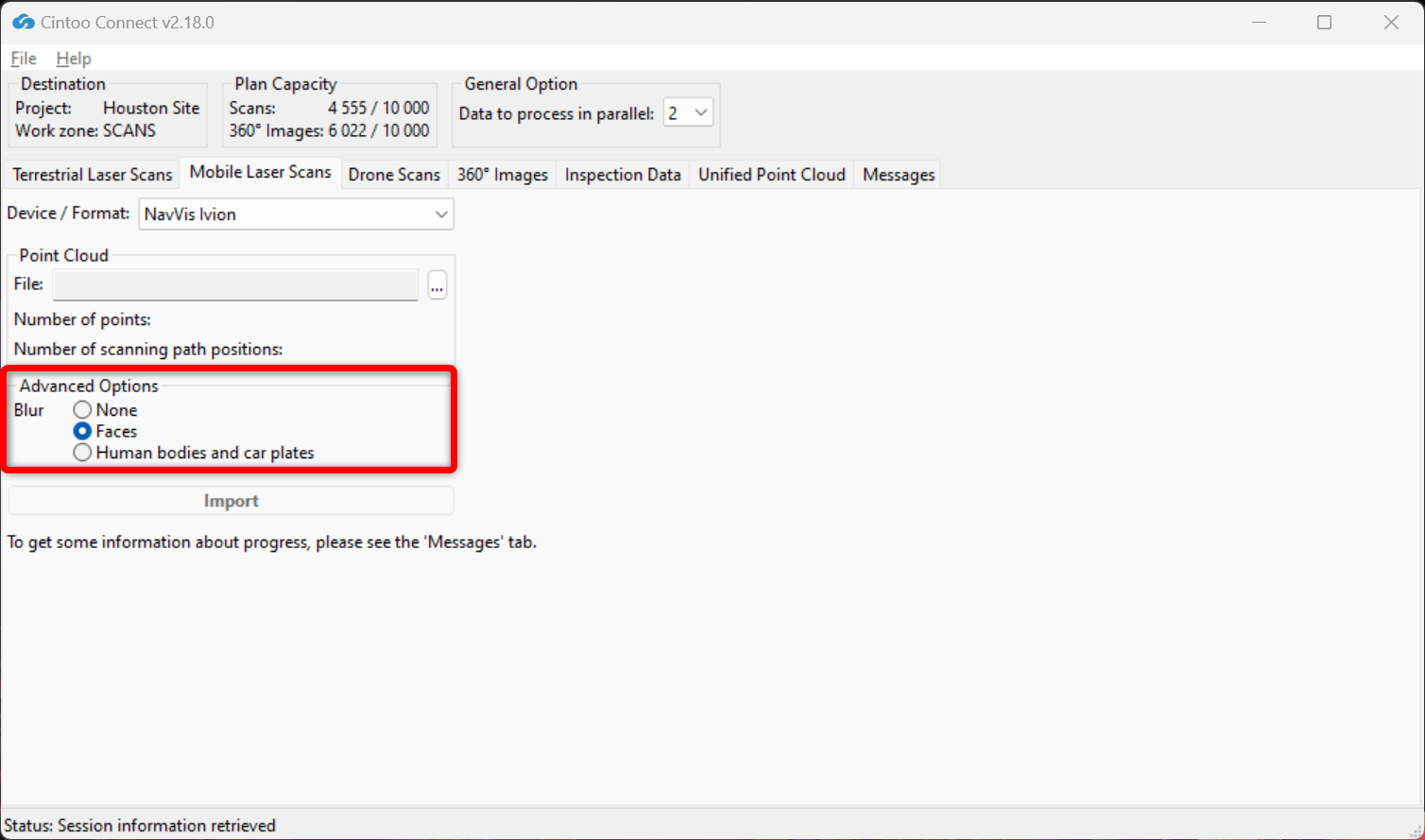

4. Blur - Facesを有効または無効にします:
   • このオプションはデフォルトで有効になっています。ぼかしを適用しない場合は、オプションNoneを選択してください。
   • このオプションは、Cintooにアップロードされるスキャンに含まれる任意のパノラマ画像に写った顔を自動的にぼかします。
   • スキャンがアップロードされた後、Cintooでのぼかし処理は元に戻せません。
   • Blur Facesオプションを有効にせずにアップロードされたファイルは、Cintooプロジェクトから削除し、顔の自動ぼかしを適用するために、オプションにチェックを入れて再アップロードする必要があります。
5. Blur - Human bodies and car platesを有効または無効にします:
   • このオプションはデフォルトで無効になっており、オプションFacesが選択されています。
   • このオプションを有効にすると、Cintooにアップロードされるスキャンに含まれるパノラマ画像に写っている人体（顔を含む）および車のナンバープレートを自動でぼかします。
   • スキャンがアップロードされた後、Cintooでのぼかし処理は元に戻せません。
   • Blur Human bodies and car platesオプションを有効にせずにアップロードされたファイルは、Cintooプロジェクトから削除し、自動ぼかしを適用するために、オプションにチェックを入れて再アップロードする必要があります。
   警告: 必要不可欠な場合にのみ注意して使用してください。オプションを有効にすると、スキャンのインポート時間が2倍になる可能性があります。

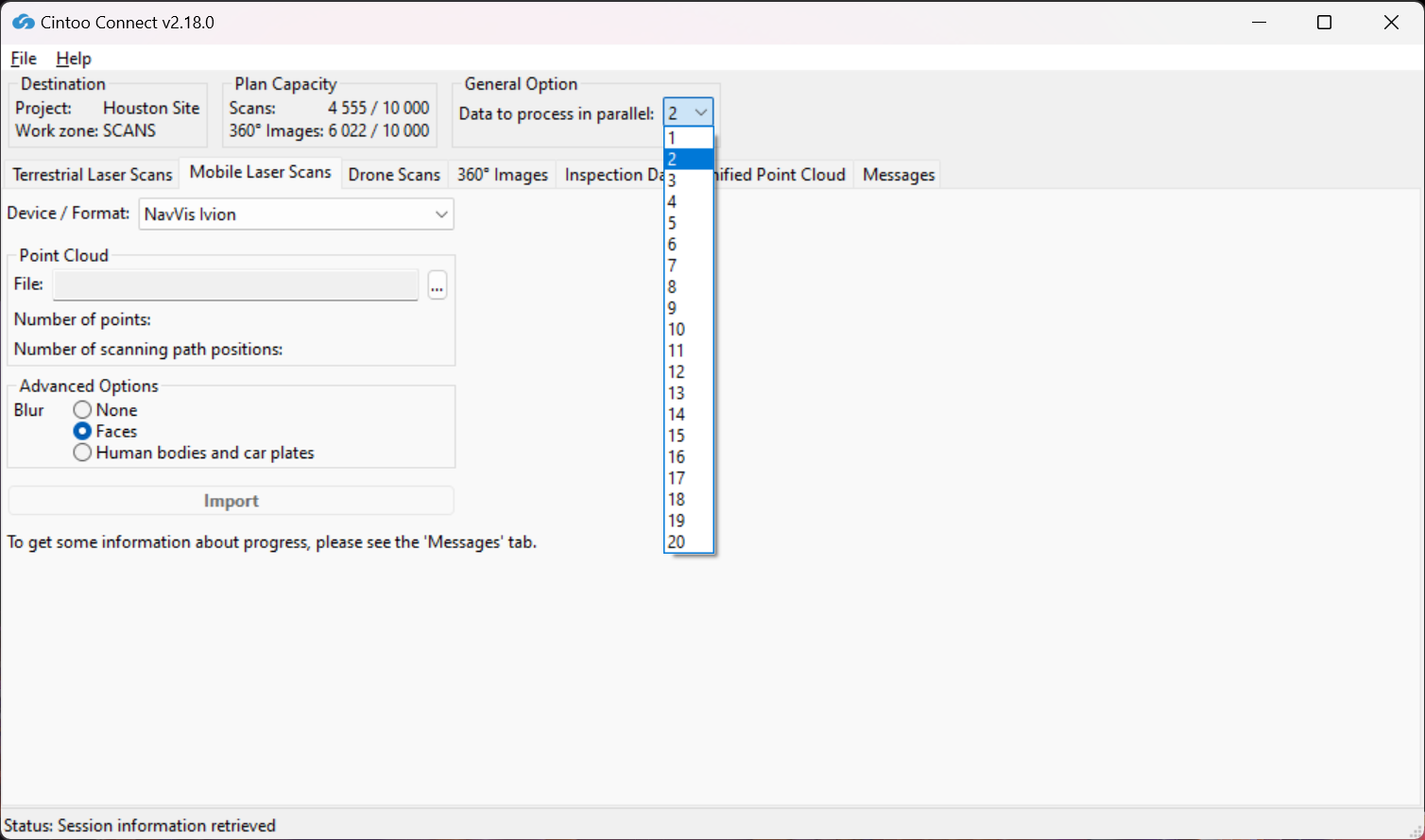

6. 使用可能なPCコアに応じて、必要に応じてData to process in parallelの値を変更します。

   マルチコアPCを使用すると、2つ（デフォルト設定）を超えるスキャンを並行して処理できます。

   平均して、処理には1000万ピクセルあたり少なくとも400 MBのRAMが必要です。 例えば:

   • 8GBのRAMでは、最大で一度に40百万ピクセルのスキャンを5つ並列処理することができます。
   • 64GBのRAMは、160百万ピクセルのスキャンを5つ並列処理するのに必要です。
7. Importをクリックします。
   • 新しい3DスキャンはCintooプロジェクトに一つずつ表示されます

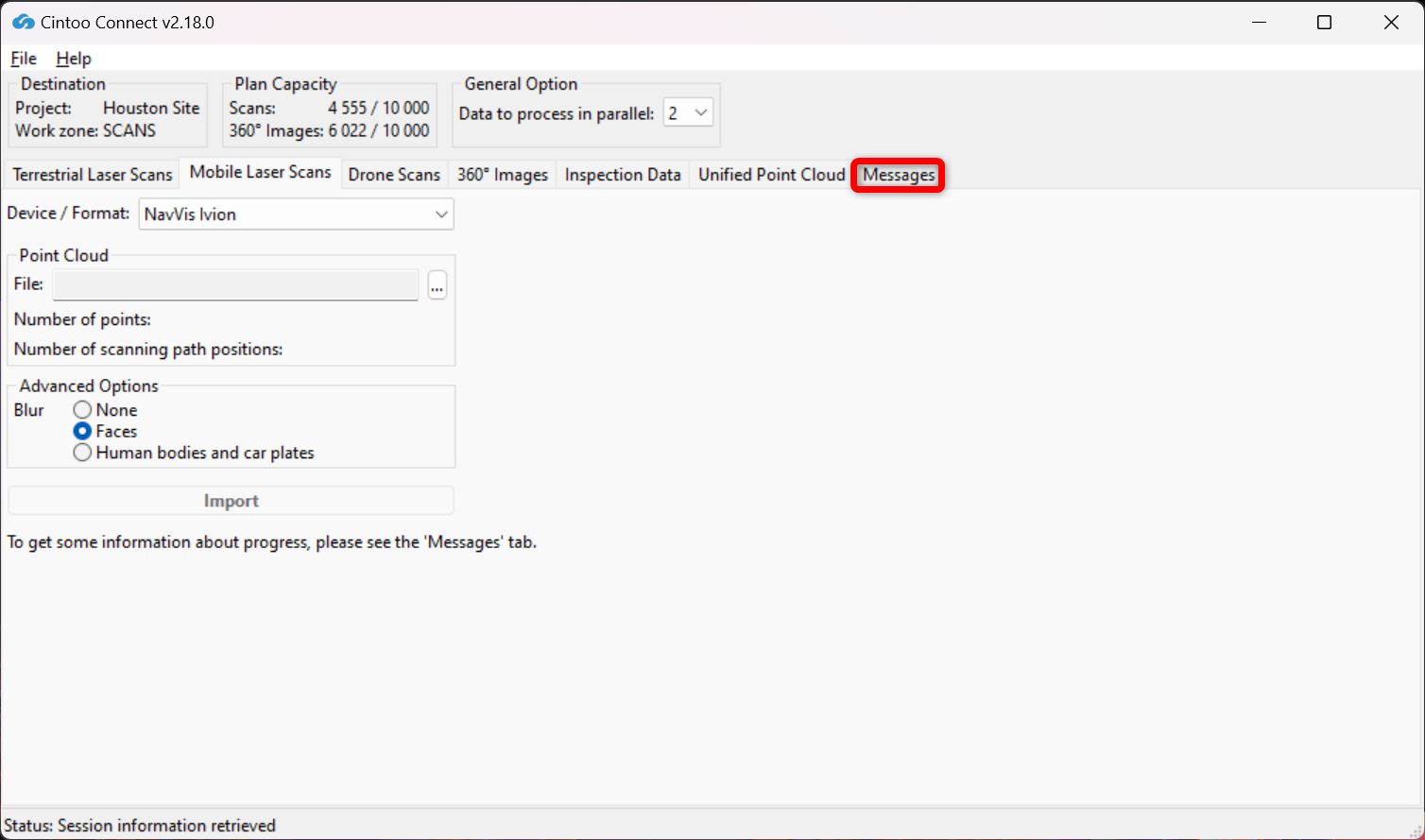

   • プロセスが順調に進んでいることを確認するため、時々Messagesタブを確認してください。
