Cet article explique la différence entre tous les types de mesures disponibles et donne un aperçu rapide sur la façon de les gérer dans l'application Cintoo VR Experience.
TABLE DES MATIÈRES
- Comment ouvrir le menu des mesures
- Types de mesures
- Comment placer une mesure
- Interaction avec les mesures existantes
Comment ouvrir le menu des mesures
Appuyez sur le joystick du contrôleur Outils pour ouvrir le menu outils VR.

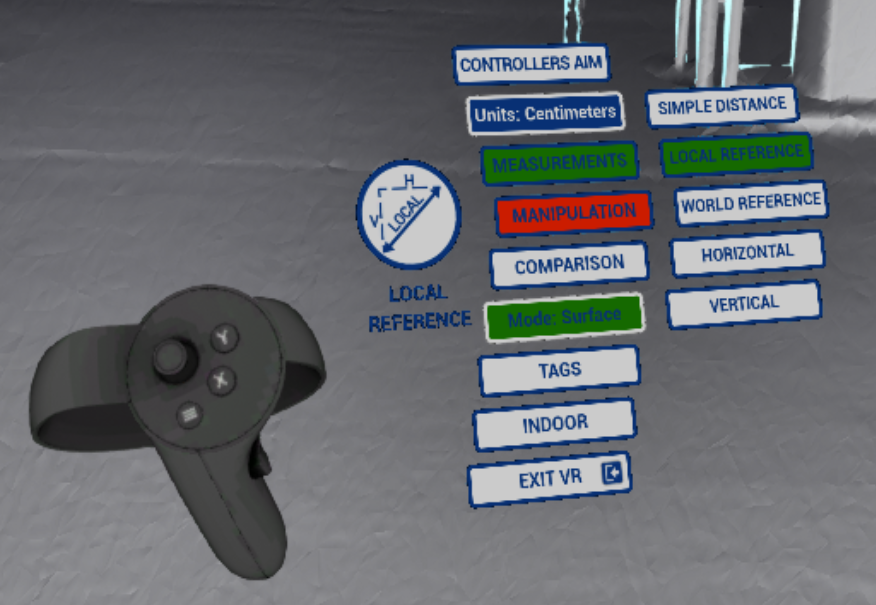

Pour activer les mesures, cliquez sur Mesures, la couleur verte indiquera que les mesures sont visualisées.
Types de mesures
Dans le menu Mesures, trouvez différentes façons d'obtenir des mesures :
- Distance simple – distance d'un point à un autre
- Référence locale - utilisé pour obtenir des mesures alignées entre deux points, montrant les distances et les angles
- Référence mondiale - identique à la référence locale mais alignée mondialement
- Horizontal - mesures strictement horizontales
- Vertical - strictly vertical measurements
Comment placer une mesure
Choisissez le type de mesure approprié.
Cette action active le mode de placement des mesures qui se fait à l'aide de Outils controller:

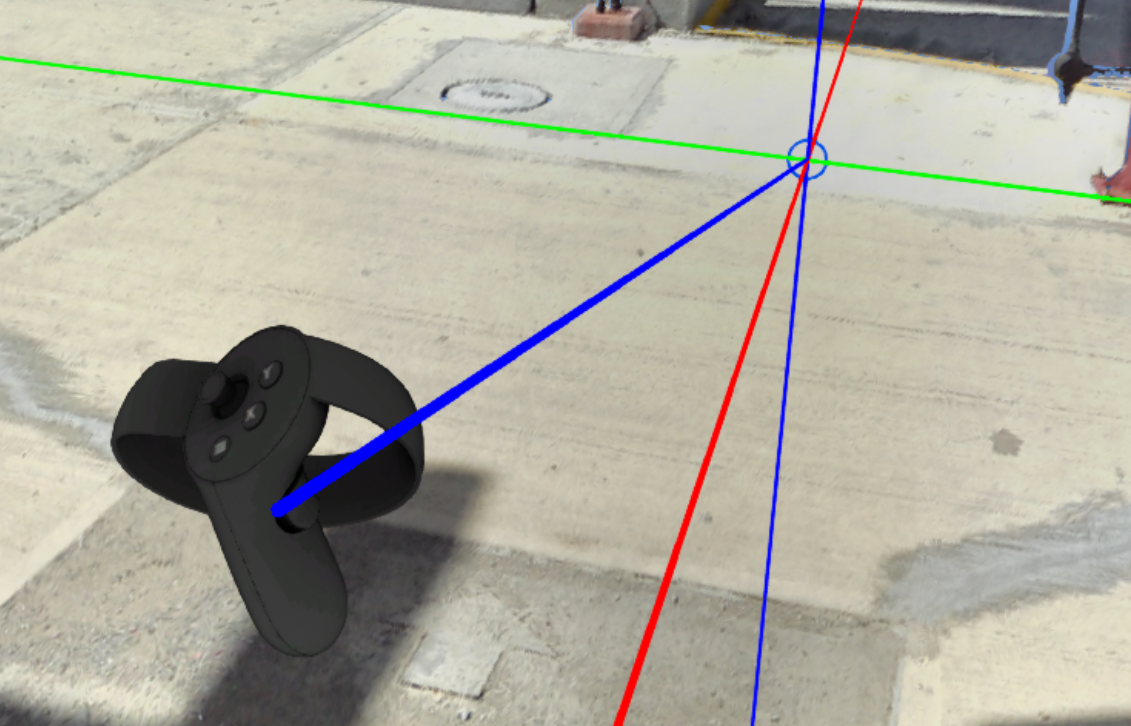

- cliquez sur le bouton X ou Y sur Outils controller pour générer un gizmo représentant l'emplacement du point de mesure
- déplacez le gizmo vers l'avant et l'arrière en appuyant sur les boutons supérieur (Y) et inférieur (X) sur Outils controller
- déplacez le contrôleur d'outils pour changer la direction du mouvement
- une fois satisfait de la position, appuyez sur Outils déclencheur du contrôleur
- répétez le même processus pour le deuxième point
- Valider le message avec la valeur de la mesure est ouvert. Cliquez dessus avec le déclencheur du Outils controller pour sauvegarder la mesure
- si le déclencheur de prise est enfoncé sur Outils controller , le positionnement est annulé
Une fois placée, la mesure serait visible dans l'espace 3D tant que le menu Mesure reste vert dans le menu Outils controller.
Interaction avec les mesures existantes
Une boîte de dialogue apparaît qui permet soit de supprimer une mesure (Supprimer la mesure) soit de fermer la boîte de dialogue (Repousser). Il contient également toutes les informations sur une mesure.
